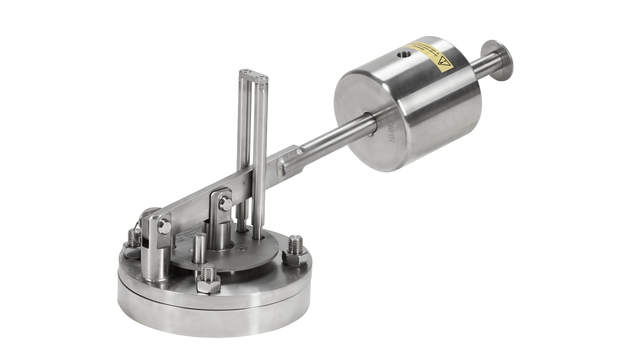

SB Pressure Relief Valve

A Válvula de Alívio de Pressão Alfa Laval SB é uma válvula de segurança higiênica que remove o excesso de líquido que cria sobrepressão em um tanque ou vaso de processo devido ao transbordamento. Quando a pressão no tanque excede um valor predefinido, a válvula de alívio se abre para drenar o fluido em caso de excesso de enchimento e se fecha quando a pressão do tanque ou vaso retorna abaixo do ponto de ajuste. Isso evita danos ao tanque ou vaso e ajuda a garantir operações seguras.

Projetada para aliviar de forma flexível o excesso de pressão de vasos ou equipamentos

Design higiênico e econômico
Proteção contra transbordamento e pressurização do tanque
Higiene superior
Customizada para atender aos requisitos do processo
Fácil de limpar

Esta válvula de alívio de pressão de líquido foi projetada para proteger tanques e vasos pressurizados utilizados em linhas de processos higiênicos nas indústrias cervejeira, de laticínios, de alimentos, de bebidas e muitas outras. A válvula pode ser integrada a um sistema de topo de tanque SCANDI BREW®.

Como funciona a válvula de alívio de pressão de líquido?

Construção

A Válvula de Alívio de Pressão Alfa Laval é uma válvula de segurança de contrapeso (peso morto). Ela está em conformidade com as normas PED 97/23/EC, EN 4126-1 e EN 764-7, e está disponível em duas versões:

Integrada com um sistema de topo de tanque SCANDI BREW®

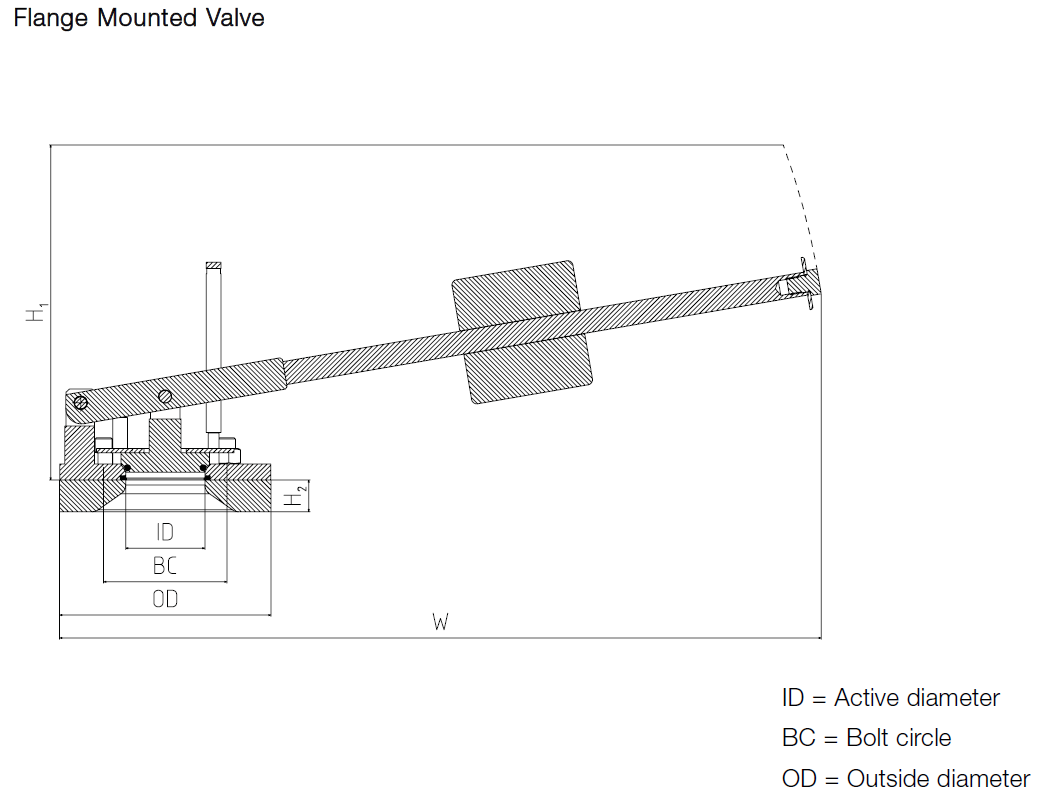

Montada em seu próprio contraflange

Princípio de operação

A válvula de alívio de pressão de líquido é entregue com o contrapeso ajustado e travado na pressão predefinida que atende aos requisitos do cliente para pressão de abertura. Quando a pressão no tanque excede o valor de abertura configurado, a válvula alivia o excesso de pressão.

A pressão de abertura predefinida deve ser ajustada em um valor acima da pressão de trabalho do tanque: 0,1 bar acima para pressões de trabalho < 1 bar, e 10% acima para pressões de trabalho ≥ 1 bar. A válvula deve ser assentada horizontalmente. Uma inclinação máxima de 10° é aceitável, mas o braço da alavanca deve, então, apontar para dentro, em direção ao centro do topo cilindrocônico do tanque.

Limpeza CIP (Cleaning-in-Place)

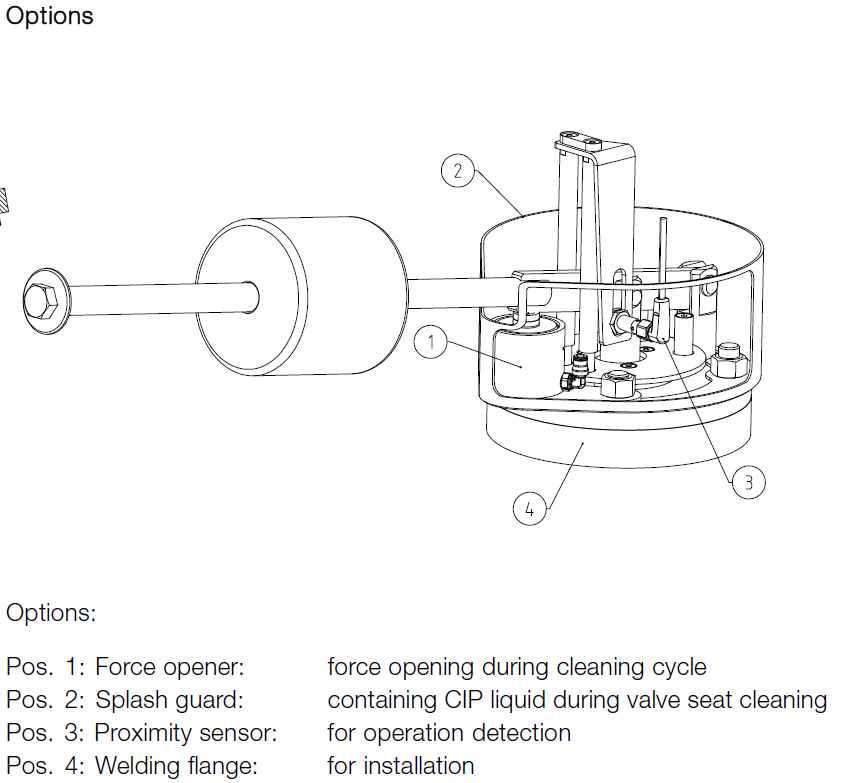

A válvula de alívio de pressão Alfa Laval é limpa na posição fechada pelo dispositivo de limpeza do tanque. No entanto, isso não inclui a limpeza da sede da válvula. Para incluir a sede da válvula como parte integrante do ciclo de limpeza, estão disponíveis um atuador pneumático de abertura forçada e um protetor contra respingos opcionais.
