SB Micro Sample Port

Construção

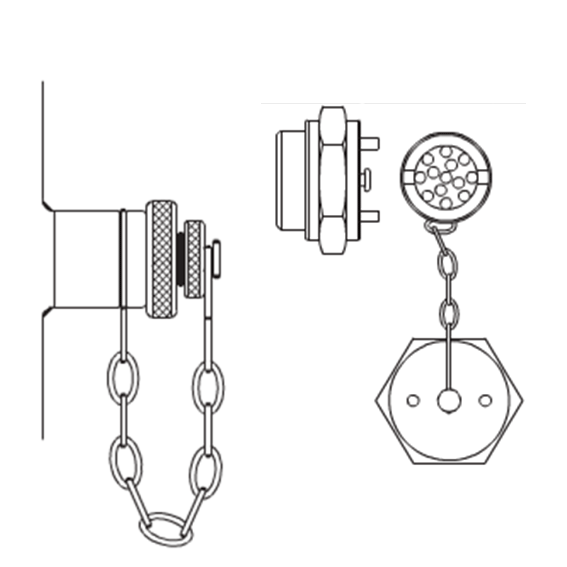

A porta de amostragem consiste em um corpo em formato de bocal para soldagem direta na parede do tanque ou tubulação, um plugue de borracha posicionado por um parafuso de pressão, um anel O-ring, uma corrente e uma tampa de fechamento. São montados estes diferentes tipos de bocais:

• Bocal Tipo T: soldado em um orifício de 25 mm de diâmetro na parede do tanque.
• Bocal Tipo P: soldado na parede de uma tubulação e, em seguida, é perfurado um orifício de 8 mm.
• Bocal Tipo PC: disponível para soldagem em extremidades de tubos extrudados equivalentes a 1” ou DN25.

Princípio de operação

Para coletar uma amostra, basta desparafusar a tampa de fechamento e inserir uma agulha hipodérmica de um milímetro através da tampa de borracha. Isso permite a coleta de microamostras, garantindo testes precisos e com volume mínimo.

Amostragem asséptica para controle microbiológico

Para ajudar a garantir a segurança dos alimentos e bebidas, a porta de amostragem asséptica possui um design higiênico simples com o mínimo de componentes, tornando a coleta de amostras em fluxo contínuo fácil, prática e precisa.

Montagem versátil

A montagem direta na parede do tanque, na parede da tubulação ou em extremidades de tubos extrudados — seja na posição horizontal ou vertical com a tampa de fechamento voltada para baixo — torna a válvula da porta de amostragem versátil e adequada para uma ampla gama de aplicações, proporcionando a flexibilidade necessária para atender aos seus requisitos de amostragem.

Fácil de limpar

O design higiênico garante a máxima higiene para uma amostragem representativa. Quando a porta de amostragem sanitária está localizada na parede do tanque ou da tubulação, a extremidade do plugue que fica nivelada com a parede é limpa automaticamente durante o ciclo rotineiro de Limpeza no Local (CIP). Para minimizar o risco de contaminação, é fácil esterilizar o restante do plugue com álcool antes da amostragem.
