Indication units

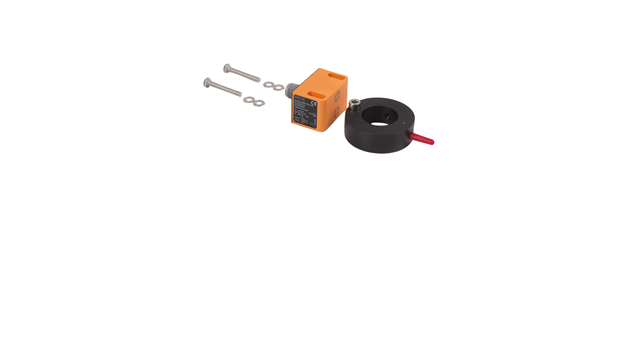

A unidade de indicação Alfa Laval - Indutiva é uma unidade de feedback elétrico que oferece operação econômica e funcionalidade padrão para indicação automatizada no lado indutivo das válvulas borboleta Alfa Laval. Simples e fácil de usar, este indicador de posição de válvula fornece informações sobre o status operacional da válvula 24 horas por dia, 7 dias por semana, ao mesmo tempo em que aumenta a produtividade.
Informações básicas sobre a posição das válvulas utilizadas em aplicações higiênicas
- Durável e de excelente custo-benefício
- Operação de precisão
- Longa vida útil
- Fácil de operar
Este indicador de posição de válvula é compatível com qualquer controlador lógico programável (CLP) que possua interface PNP/NPN. A unidade de indicação elétrica foi projetada com sensores indutivos para uso com válvulas borboleta Alfa Laval em aplicações higiênicas nas indústrias de laticínios, alimentos, bebidas, biotecnologia, farmacêutica e muitas outras.
Como as unidades de indicação funcionam?
Sensor de proximidade indutivo
Este sensor de proximidade sem contato é comumente usado como um indicador de posição de válvula e consiste em um oscilador que cria campos eletromagnéticos de alta frequência que irradiam a partir da face de detecção. Cada vez que um metal condutor (alvo de amortecimento) se aproxima do sensor, ele reduz o campo eletromagnético, alterando assim a tensão do oscilador. Um circuito de disparo converte esse sinal analógico em um sinal digital liga/desliga e amplifica a saída para 24 VCC. Os sensores de proximidade indutivos são amplamente utilizados para indicação de válvulas e são adequados para integração com sensores de posição de válvulas em várias aplicações industriais, incluindo a indicação de posições de válvulas borboleta.
Sensor de proximidade Hall
Este sensor de proximidade sem contato consiste em um transistor Hall, que converte a detecção Hall em um sinal digital liga/desliga e amplifica a saída para 24 VCC. O sensor indica a posição da válvula usando um campo magnético (Pólo Norte) para medir a distância a partir da posição relativa do pino de indicação na haste da válvula. Os sensores de proximidade Hall são frequentemente usados como sensores de posição de válvulas, especialmente para indicar posições de válvulas borboleta, fornecendo uma indicação confiável da válvula em sistemas automatizados.
Sensor Namur
O termo NAMUR está mais associado a sensores de proximidade CC de dois fios, que são frequentemente usados para indicação de posição de válvulas em ambientes perigosos. Esses sensores devem ser conectados a barreiras isoladoras ou dispositivos intrinsecamente seguros. A operação do sensor de proximidade NAMUR é semelhante à de um resistor variável. À medida que um alvo metálico se aproxima da face do sensor NAMUR, ocorre uma mudança na impedância do sensor e, portanto, o consumo de corrente do sensor é reduzido. Isso ativa o amplificador do isolador galvânico, que aciona a chave do isolador e, com isso, fornece um sinal de saída digital liga/desliga para o sistema CLP (PLC). Os sensores NAMUR são adequados para uso como sensores de posição de válvulas, inclusive para a indicação de posições de válvulas borboleta.
Indicação de válvula segura, confiável e econômica
As unidades de indicação Alfa Laval são dispositivos digitais de excelente custo-benefício, com até dois sinais de feedback, que são montados diretamente no suporte (yoke) da válvula, fornecendo uma indicação confiável e feedback sobre a posição aberta/fechada da válvula. Esses indicadores de posição de válvula (indicador lateral e suportes) podem ser usados em qualquer válvula Alfa Laval, mas são soluções especialmente competitivas para as válvulas de sede única Alfa Laval SSV, válvulas de dupla sede (mixproof) (suportes) e para indicar posições de válvulas borboleta. Essas unidades atuam como sensores essenciais de posição de válvula em sistemas de processos automatizados.
Suportes individuais e sensores de posição de válvula indutivos
A Alfa Laval oferece um amplo portfólio de suportes e sensores de posição de válvula indutivos para uso com qualquer válvula Alfa Laval que exija suporte especial ou uma interface de detecção alternativa. Esses sensores são ideais para uma indicação precisa e podem ser usados para indicar posições de válvulas borboleta, bem como de outros tipos de válvulas.
Opcionais
Sensores com e sem cabo fixo e indicadores laterais com conectores plugue M12 de 5 pinos, incluindo a contrapeça do plugue, estão disponíveis para conexão à fonte de alimentação CA/CC. Essas opções garantem uma integração flexível dos sensores de posição e uma indicação confiável da válvula em vários ambientes de processo.
