NF spiral

As membranas espirais de nanofiltração (NF) da Alfa Laval são soluções comprovadas para a concentração de alto rendimento e desmineralização de produtos como antibióticos, soro de leite e permeado de ultrafiltração. Elas retêm sais com uma divalência superior a 1, enquanto pequenos sais monovalentes passam para o permeado. Elas também podem ser utilizadas para a produção de bebidas com baixo teor alcoólico, com o componente álcool passando através da membrana NF, enquanto a cor e o aroma permanecem no retido.

nf spirals left side 640x360

Reduza os custos gerais de produção e melhore a qualidade do produto

  • Operação econômica graças ao baixo consumo de energia
  • Flexível - disponível em diferentes combinações de comprimento, diâmetro e tamanho do espaçador
  • Eficiente - permite dessalinização e concentração simultâneas de uma gama de produtos em vários processos
  • Espaço mínimo necessário – design compacto
  • Extremamente durável - excelente estabilidade química e térmica e vida útil de até vários anos

A experiência da Alfa Laval em tecnologia de membrana é tão longa quanto a própria tecnologia de filtração por membrana (mais de 50 anos). Oferecemos duas séries de membranas de nanofiltração com diferentes rejeições de sal e propriedades de fluxo. As membranas espirais NF, fabricadas internamente em nossas próprias instalações especiais, usam uma construção exclusiva de uma membrana de poliamida composta de filme fino com material de suporte de poliéster (PET). As membranas NF estão disponíveis como folha plana (para peneiramento ou trabalho de laboratório) e espiral (aplicações maiores), o que é uma vantagem quando você aumenta a escala. As membranas de nanofiltração estão disponíveis com diferentes tipos de membrana NF e em diferentes combinações de comprimento, diâmetro e tamanho do espaçador de alimentação.

Alfa Laval spiral membrane for microfiltration
.

Uma variedade de membranas de nanofiltração

Nossas membranas de nanofiltração apresentam poros de até 300 Daltons. Operando em pressões de até 50 bar, as membranas permitem que pequenos íons passem através da membrana, mantendo os íons maiores e a maioria dos componentes orgânicos.

Série de membrana NF

A Alfa Laval oferece dois tipos de membranas espirais para nanofiltração: NF e NF99HF. Ambos os tipos são feitos de membrana composta de filme fino moldada em suporte de poliéster. A capacidade de rejeição para ambos é ≥99% (com base no sulfato de magnésio).

Todos os tipos são aprovados pelo USDA e podemos oferecer produtos com certificados Halal mediante solicitação.

Nossos materiais de membrana de nanofiltração estão em conformidade com todos os principais regulamentos

Todos os materiais de membrana usados nas configurações de bobina espiral e folha plana atendem ao Regulamento (CE) 1935/2004 da UE, ao Regulamento da UE 10/2011 e aos regulamentos da FDA (CFR), título 21, e são adequados para uso em aplicações de processamento de alimentos e farmacêuticos. A conformidade também se estende aos equipamentos e acessórios relacionados, incluindo itens como unidades de chapa e estrutura, caixas de elemento e bombas.

Alfa Laval spiral membrane for reverse osmosis filtratio

Como funciona

.

A tecnologia básica por trás da filtração por membrana envolve o uso de uma membrana semipermeável para separar um líquido em duas correntes distintas.

Bombear esse líquido pela superfície da membrana cria uma pressão positiva da transmembrana, que permite a passagem de qualquer componente menor que a porosidade da membrana, formando o permeado.

Qualquer componente maior que o tamanho do poro simplesmente não pode passar e permanecer no que é chamado de retentado. A superfície da membrana é mantida sem bloqueios pela força do fluxo do líquido que se move paralelamente à superfície da membrana.


Construção da membrana espiral de nanofiltração

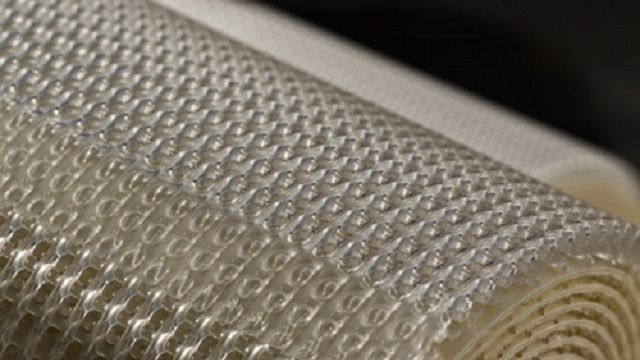

Uma membrana espiral compreende vários "envelopes" de membrana com 2 folhas de membrana separadas por uma malha espaçadora de permeado, cada uma colada a um tubo de coleta de permeado central.


Entre cada par de envelopes, existe um espaçador que cria o canal de alimentação, permitindo que a alimentação flua através do comprimento da membrana espiral, enquanto o permeado que passa através da membrana para o envelope da membrana flui em um padrão espiral para o tubo de coleta de permeado.

Vermelho = Alimentação/retentado.

Amarelo = Permeado.

O padrão de fluxo em uma membrana espiral de nanofiltração em que vermelho representa a alimentação/retentado e amarelo o permeado.
