Módulos
O design exclusivo de canal aberto dos módulos de membrana de placas e quadros da Alfa Laval os torna adequados para praticamente qualquer viscosidade, mesmo para alimentações que contenham sólidos suspensos. Esses módulos de membrana são aprovados para operação sanitária e oferecem vantagens significativas quando a pureza do produto é crítica e uma limpeza e desinfecção perfeitas são essenciais.
Experimente os benefícios dos módulos de membrana de placas e quadros da Alfa Laval
- Design de canal aberto para produtos altamente viscosos
- Design de canal aberto para produtos altamente viscosos
- Tipos de membranas compatíveis tanto para módulos de placas e quadros quanto para elementos espirais
- Fácil substituição de membranas individuais
- Design modular flexível para soluções personalizadas
Construção modular para fácil limpeza, inspeção e substituição de membranas
Os princípios básicos da filtração por membrana permanecem os mesmos, quer a membrana seja enrolada em um elemento espiral ou cortada em seções planas para unidades de placas e quadros. Os módulos de placas e quadros da Alfa Laval usam os mesmos tipos de membrana que os nossos elementos espirais. O design de canal aberto os torna ideais para processos com alimentações viscosas ou carregadas de particulados, ou onde trocas frequentes são necessárias. Graças ao design modular, membranas individuais podem ser substituídas sem interferir no restante do módulo. A configuração flexível suporta tanto testes em pequena escala quanto a produção em escala total.
Quais são os diferentes tipos de módulos de membrana da Alfa Laval?
Os equipamentos de membrana da Alfa Laval são projetados de forma modular, oferecendo flexibilidade e escalabilidade excepcionais à medida que sua produção cresce: as membranas são integradas em módulos, os módulos são montados em loops e os loops são integrados em sistemas completos. Nossa linha de módulos de placas e quadros inclui o Alfa Laval M37, que oferece até 27 m² de área de membrana para ultrafiltração e microfiltração de produtos altamente viscosos; o Alfa Laval M38L/H, com até 60 m² por módulo para aplicações de baixa a média viscosidade; e o Alfa Laval M39L/H, também com até 60 m² por módulo, projetado para alimentações desafiadoras, como produtos altamente viscosos e caldos de fermentação.
Módulo M37
Projetado para ultrafiltração e microfiltração de produtos de alta viscosidade (50–250 cP) e caldos de fermentação, o módulo M37 da Alfa Laval oferece um desempenho confiável em aplicações biotecnológicas, farmacêuticas, de alimentos e bebidas, e de celulose e papel.
Módulo M38L/H
Desenvolvido para ultrafiltração e microfiltração de produtos de baixa a média viscosidade (1–25 cP) e caldos de fermentação, o módulo M38L/H da Alfa Laval é perfeitamente adequado para aplicações em biotecnologia, indústrias farmacêuticas, processamento de alimentos e bebidas, e na indústria de celulose e papel.
Módulo M39L/H
Um favorito comprovado, o módulo de placas e quadros M39L/H é projetado para ultrafiltração (UF) e microfiltração (MF) eficientes de produtos de alta viscosidade (1–30 cP) e caldos de fermentação nos setores de biotecnologia, farmacêutico e de alimentos e bebidas. Sua dinâmica de fluxo otimizada suporta uma operação com baixo consumo de energia e baixa pressão para um desempenho confiável.

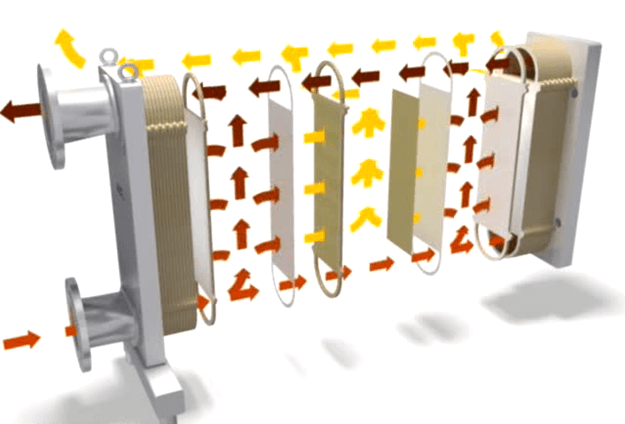

Como funciona o módulo de filtração por membrana de placas e quadros da Alfa Laval?
O módulo de placas e quadros da Alfa Laval é projetado com canais abertos ao longo da superfície da membrana. O fluxo de alimentação/retentado flui através deles.
A própria membrana é suportada por placas ocas com inúmeras fendas que permitem que o permeado seja coletado e removido do módulo por meio dos tubos de coleta de permeado.
Os módulos de placas e quadros usam a própria membrana, auxiliada por anéis ou tiras de travamento, para vedar e evitar que a alimentação/retentado se misture aos canais de permeado. Isso também evita quaisquer vazamentos do próprio pacote de placas.
Devido ao design dos módulos da Alfa Laval, membranas individuais podem ser substituídas sem afetar as outras membranas do módulo.
Módulo de placas e quadros M37
O módulo de placas e quadros M37 da Alfa Laval é o nosso módulo de alta concentração para líquidos de altíssima viscosidade. Muitos produtos são não newtonianos, portanto tendem a reduzir sua viscosidade à medida que a velocidade do fluxo aumenta. Esse efeito é totalmente aproveitado no design extraordinário do sistema de canais finos do módulo M37, tornando as unidades utilizáveis para produtos que não podem ser tratados pela maioria dos outros sistemas de UF (ultrafiltração).
O módulo está disponível com tamanhos de área de membrana de até 27 m² e pode operar em temperaturas de até 80°C, pressões de até 15 bar e pH entre 1 e 14. Ele pode ser equipado com toda a linha de membranas de folha plana para ultrafiltração e microfiltração disponíveis na Alfa Laval.
Módulo de placas e quadros M38L/H
O módulo de placas e quadros M38L/H da Alfa Laval é um módulo energeticamente eficiente para as indústrias biotecnológica e farmacêutica, onde é utilizado para o processamento de antibióticos, aminoácidos/ácidos orgânicos, dextranas, etc. O módulo também é uma escolha popular para aplicações de alimentos e bebidas, tais como laticínios, gomas, açúcar, etc.
O módulo M38L/H está disponível com placas que possuem canais baixos (L) ou altos (H) e em vários tamanhos padrão definidos por uma área de membrana de até, no máximo, 60 m².
O módulo pode operar em temperaturas de até 80°C, pressões de até, no máximo, 10 bar e pH entre 1 e 14. Ele pode ser equipado com toda a linha de membranas de folha plana disponíveis na Alfa Laval para ultrafiltração e microfiltração.
Módulo de placas e quadros M39L/H
O módulo M39L/H da Alfa Laval é uma escolha popular nas indústrias biotecnológica e farmacêutica, onde é utilizado com grande sucesso no processamento de antibióticos, aminoácidos/ácidos orgânicos, dextranas e fermentação industrial. O módulo também é amplamente utilizado em aplicações de alimentos e bebidas, tais como laticínios, gomas, açúcar, etc.
O módulo M39L/H foi desenvolvido para atender às demandas futuras por dinâmica de fluxo otimizada, baixo consumo de energia e operação com baixa pressão. Está disponível com placas que possuem canais baixos (L) ou altos (H) e em vários tamanhos padrão definidos por uma área de membrana de até, no máximo, 60 m².
O módulo opera em temperaturas de até 80°C, pressões de até, no máximo, 8 bar e pH entre 1 e 14. Pode ser equipado com toda a linha de membranas de folha plana para ultrafiltração e microfiltração disponíveis na Alfa Laval.
Equipamentos auxiliares de membrana da Alfa Laval
Disponíveis em três versões para todos os módulos de placas e quadros da Alfa Laval, nossas ferramentas hidráulicas simplificam a compressão e a descompressão do pacote de membranas de folha plana, placas e flanges dentro dos módulos. Cada conjunto de ferramenta hidráulica inclui um cilindro hidráulico embutido e uma bomba hidráulica acionada por alavanca para uma operação eficiente.
Alimentadas por óleo pressurizado, essas ferramentas hidráulicas fornecem pressões de operação significativamente mais altas do que ferramentas pneumáticas de tamanho comparável. Os benefícios adicionais incluem maior força e controle otimizado para um manuseio seguro e confiável.
Alta capacidade de permeado
Uma instalação de placas e quadros normalmente possui uma capacidade de permeado mais alta por unidade de área de membrana em comparação com o que pode ser alcançado utilizando elementos de membrana espiral. Os módulos de placas e quadros em escala industrial possuem áreas de superfície de membrana ativa que variam de 1,65 m² a 60 m². Estes podem, por sua vez, ser combinados em sistemas maiores usando vários módulos dispostos em série ou em paralelo para alcançar a capacidade necessária.

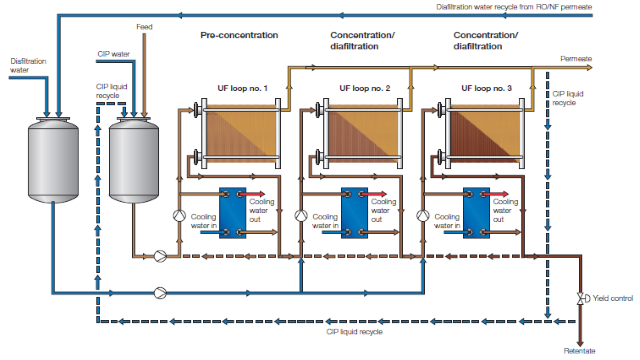

A ilustração acima mostra um sistema de placas e quadros da Alfa Laval incorporando diafiltração, que é frequentemente utilizado para processar soluções de alimentação viscosas e com alto teor de sólidos suspensos.
As aplicações típicas incluem a recuperação de antibióticos a partir de caldo total, a concentração de enzimas e dextranas, bem como a clarificação de sucos.
O processo de placas e quadros ilustrado também pode ser combinado com, por exemplo, um processo espiral da Alfa Laval, o que traz a vantagem de usar o permeado do processo espiral como água de diafiltração no processo de placas e quadros. Isso reduz significativamente a necessidade de água de processo.
Precisa de ajuda com o seu módulo de membrana?
Nossa dedicada Rede de Serviços Globais apoia você com peças e especialização em filtração por membrana de fluxo cruzado, incluindo nanofiltração, microfiltração, ultrafiltração e osmose reversa. Como cada planta é única, estamos prontos para ouvir suas necessidades específicas.
