Unique RV-ST

A Alfa Laval Unique RV-ST é uma válvula de controle de vazão higiênica e versátil que oferece controle contínuo de fluxo e pressão para aplicações de manuseio de líquidos de alto e baixo volume. Com configuração fácil e um posicionador eletropneumático, ela atende às mais altas exigências de processo em higiene e segurança nas indústrias de laticínios, alimentos, cervejarias e muitas outras.

Válvula de controle de vazão para controle rápido e preciso da pressão e do fluxo do processo

Garante pressão constante
Mantém vazão constante – mesmo em baixos volumes
Regula a vazão ou a pressão da bomba
Atende a todos os requisitos de processo, cobrindo uma ampla gama de valores Kv

Atenda a exigências rigorosas de higiene de processo, segurança e controle de vazão e pressão com a válvula de regulagem Alfa Laval Unique RV-ST. Esta válvula versátil de controle de vazão e regulagem cobre valores de Kv 1 a 250 m³/h para atender à maioria dos requisitos dos clientes – mesmo em taxas de vazão muito baixas. Construída sobre a comprovada plataforma Unique SSV, a RV-ST compartilha componentes padrão com a série de válvulas Unique da Alfa Laval, reduzindo o estoque de peças e custos, além de simplificar a substituição, quando necessário.

Como funciona a válvula de controle de vazão?

Construção

A válvula de regulagem Alfa Laval Unique RV-ST com conversor IP integrado é uma válvula de sede única de terceira geração. Ela apresenta:

Uma ampla seleção de hastes de válvula cônicas em aço inoxidável.
Um atuador Alfa Laval Unique com controlador de processo eletropneumático digital para controle preciso da pressão e do fluxo do produto.
Buchas de haste de plástico robustas e de longa duração que eliminam o desgaste por contato metal-metal (galling).

Válvulas de 1½” a 4” possuem a mesma vedação de obturador padrão de toda a série de válvulas Unique da Alfa Laval. A válvula de agulha de 1” não possui vedação de obturador.

As hastes são rosqueadas ao eixo do atuador, o que elimina o acoplamento entre a haste e o atuador. Buchas na extremidade do cilindro do atuador suportam a haste e garantem um alinhamento perfeito.

Princípio de Operação

O controlador eletropneumático é operado de um local remoto por meio de um controlador de processo digital. A unidade de controle está disponível em duas versões: controle superior com display ou controle básico sem display. Possui uma interface de comunicação analógica de 4-20 mA e proteção de acordo com IP65 e IP67.

Opcionais

Conexões macho ou abraçadeiras (clamps) de acordo com o padrão exigido.
Vedações em contato com o produto em HNBR ou FPM.
Atuador passível de manutenção.
Acabamento de superfície externa jateado.
Vedação opcional do obturador: HNBR ou FPM.

Controlador eletropneumático avançado

A válvula de controle de vazão vem equipada com um controlador eletropneumático avançado com conversor IP integrado. Isso oferece um controle superior do fluxo do produto ao combinar diferentes quedas de pressão e comprimentos de curso. Também possui um sensor de posição analógico sem contato, que mede a posição do fuso da válvula, e uma interface de comunicação padrão Profibus DP-V1 ou opcional DeviceNet. Opções de feedback analógico ou binário também estão disponíveis.

Configuração "push-and-play" fácil

Com o apertar de um botão, a válvula reguladora de vazão calibra-se automaticamente para ficar totalmente operacional.

Confiável e de fácil manutenção

Construída sobre a comprovada plataforma Unique SSV (Single Seat Valve), que possui uma base instalada de mais de um milhão de válvulas, a Alfa Laval Unique RV-ST oferece a mesma confiabilidade, segurança e facilidade de manutenção. Ela possui classe de proteção IP65 e IP67 para ambientes de processo severos.

Uma válvula de regulagem com máxima flexibilidade

Utiliza os mesmos poucos componentes móveis, peças de reposição, ferramentas e procedimentos de manutenção das válvulas Alfa Laval Unique SSV. Usando o kit de atualização disponível, é possível modernizar válvulas de regulagem antigas com a nova unidade de controle. A nova unidade de controle também suporta a conversão do atuador de NC (Normalmente Fechado) para NO (Normalmente Aberto) e vice-versa.

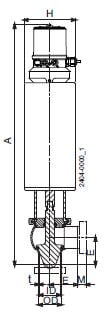

RV - ST Valve.jpg
