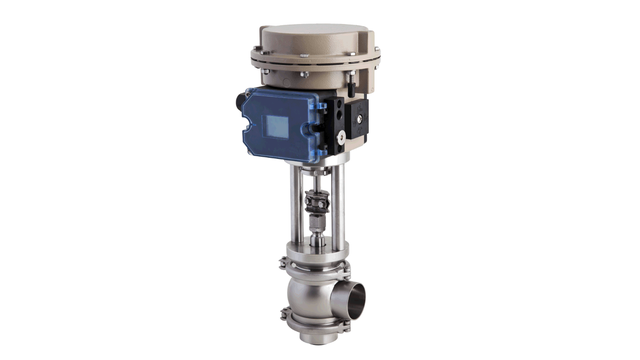

Unique RV-P

A Alfa Laval Unique RV-P é uma válvula reguladora de fluxo higiênica e automática, equipada com um atuador eletropneumático. Ela é voltada para aplicações que exigem controle de precisão tanto de vazão quanto de pressão, temperatura e níveis de fluidos em tanques.

Projetada para o controle seguro e eficaz de fluxos de precisão

Controle de fluxo de precisão
Design avançado de válvula higiênica
Proteção dedicada
Operação confiável
Ampla faixa de operação

A válvula reguladora Unique RV-P foi projetada para o controle preciso de fluxo nas indústrias de laticínios, alimentos, bebidas, biotecnologia, farmacêutica e diversos outros setores.

Como funciona a válvula RVP?

Construção

A válvula Unique RV-P é composta por um corpo de válvula sem vedação, plugue de regulagem cônico, vedação labial, castelo e um atuador. O atuador, juntamente com o castelo, é fixado ao corpo da válvula por meio de uma braçadeira (clamp). A válvula padrão é fornecida com um atuador normalmente aberto (NO). Mediante solicitação, ela também pode ser fornecida com um atuador normalmente fechado (NC).

Princípio de operação

As válvulas Alfa Laval Unique RV-P possuem um atuador eletropneumático com conversor IP integrado, que fornece uma conversão precisa e confiável de sinais elétricos de um controlador diretamente para sinais pneumáticos. Com a tecnologia de sensor magnético sem contato, o atuador e o posicionador são insensíveis a vibrações e choques de pressão.

Os sinais pneumáticos são retransmitidos para um posicionador integrado, que opera por meio do princípio de equilíbrio de forças. Isso garante que a posição do pistão do atuador seja diretamente proporcional ao sinal de entrada. A faixa do sinal e o ponto zero podem ser ajustados individualmente.

Ao trocar a mola de medição padrão, o atuador também pode ser usado para operação em split-range.

Opções

Conexões de acordo com o padrão exigido
Versão asséptica baseada no sistema de diafragma Unique SSV Aseptic.
Acabamento superficial externo de Ra ≤ 0,8 μm
Selo de aprovação 3A (padrão sanitário) disponível sob consulta.
Vedação labial em NBR ou FPM.

Regulação de fluxo de válvula extremamente precisa

A Alfa Laval oferece duas válvulas reguladoras: a Unique RV-P e uma versão asséptica, a Unique RV-P Aseptic. Essas válvulas reguladoras, com configuração normalmente aberta ou normalmente fechada, proporcionam um controle altamente preciso de pressão, vazão, temperatura e níveis de fluidos em tanques e sistemas de tubulação de aço.

Design avançado de válvula higiênica

As válvulas Unique RV-P são ideais para aplicações de processos sanitários de alto volume que exigem controle de precisão. Com um corpo de válvula autodrenante, estas válvulas reguladoras de fluxo são autorizadas a portar o símbolo 3-A. Especialmente adequadas para aplicações assépticas que requerem SIP (Esterilização no Local), as válvulas RV-P são equipadas com diafragmas de PTFE que evitam a contaminação por microrganismos e partículas externas à zona do produto.

Precisão extrema de válvula

A Unique RV-P possui um atuador eletropneumático com conversor IP e posicionador integrados, que contribuem para maior precisão operacional e confiabilidade. O posicionador das válvulas RV-P possui certificação IP66 para proteção contra água e poeira.

Válvulas reguladoras com modularidade Unique SSV

As válvulas de regulação com acionamento pneumático da Alfa Laval são construídas sobre a mesma plataforma Unique SSV, sendo, portanto, modulares com a linha de válvulas de sede única da Alfa Laval. A Unique RV-ST é ideal para tarefas de regulação padrão, como medição, dosagem, pesagem e envase.

Se as exigências de regulação aumentarem, a Unique RV-P é a escolha ideal. Com um atuador e posicionador de alta precisão, ela é perfeita para aplicações que requerem a máxima exatidão. Baseada em componentes modulares, diferentes configurações de plugue podem ser selecionadas para atender a requisitos específicos de Kv. O elemento de vedação inferior é fixado por braçadeira e pode ser substituído para se ajustar a valores flexíveis de Kv.

Para obter mais informações, consulte a documentação.

Versão Asséptica

A versão asséptica da Unique RV-P da Alfa Laval é denominada Unique RV-P Aseptic. Trata-se de uma válvula de modulação eletropneumática que apresenta um conversor IP como parte integrante do atuador. Está disponível com uma gama de designs de plugue com diferentes valores de Kv, proporcionando diversas capacidades de vazão.

Fornecida com um diafragma asséptico que oferece vedação hermética contra intrusões da atmosfera, garantindo proteção total contra os efeitos de microrganismos durante o processamento. Este design permite o controle asséptico de pressão, vazão e temperatura em sistemas assépticos, bem como o controle do nível de líquidos em tanques assépticos.

Como todas as válvulas assépticas da Alfa Laval, a Unique RV-P Aseptic é construída com poucas peças móveis alojadas no atuador para maior proteção contra o desgaste. Seu design higiênico compacto reduz a necessidade de manutenção e torna a desmontagem, se necessária, rápida e fácil. Além disso, não há molas soltas que representem risco de segurança ao abrir a válvula. O diafragma é totalmente modular com os diafragmas comprovados do portfólio Unique SSV Aseptic.

Baixos requisitos de manutenção

Como todas as válvulas da Alfa Laval, a Unique RV-P é construída com poucas peças móveis alojadas no atuador para maior proteção contra o desgaste. Por ser modular com o portfólio Unique SSV, é possível otimizar as rotinas de manutenção e os estoques de peças de reposição na planta. Seu design higiênico compacto reduz a necessidade de manutenção e torna a desmontagem, se necessária, rápida e fácil. Além disso, não há molas soltas que representem risco de segurança ao abrir a válvula.
