Unique Mixproof 3-corpos

Como funcionam as válvulas mixproof

Construção

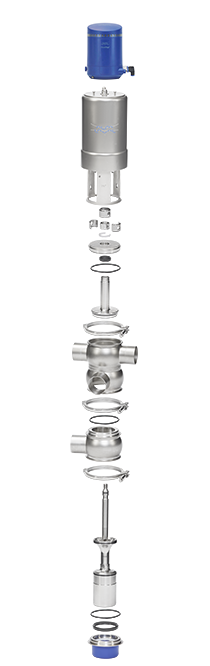

O conceito da válvula Alfa Laval Unique Mixproof é baseado em uma série de componentes de base, incluindo o corpo da válvula, plugue da válvula, atuador, opções de limpeza e acessórios que suportam uma ampla gama de aplicações. Usando esses componentes, você pode criar uma válvula Unique Mixproof para atender aos requisitos exatos do processo.

Para facilitar a manutenção, a válvula Alfa Laval Unique mixproof 3-Body também possui orifícios de detecção de vazamento que fornecem notificação antecipada de desgaste ou danos nos O-rings. Os operadores podem inspecionar visualmente a válvula a qualquer momento sem precisar desmontá-la.

Princípio de funcionamento

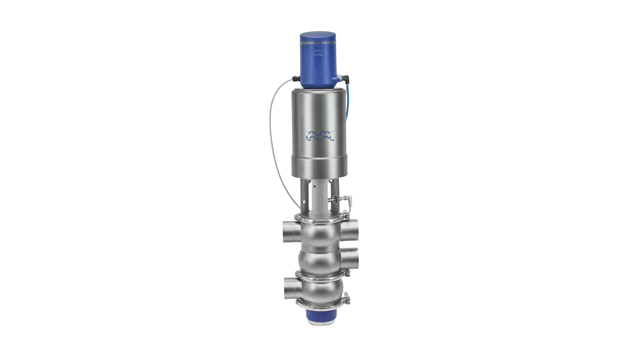

A válvula Alfa Laval Unique Mixproof 3-Body tem um assento à prova de mistura normalmente fechado (NC) e um único assento normalmente aberto (NO). A válvula é controlada diretamente de um local remoto por meio de ar comprimido.

Para separar os dois líquidos, a válvula possui duas vedações de plugue independentes. O espaço entre as duas vedações forma uma câmara de vazamento atmosférico. No caso raro de vazamento acidental do produto, o produto flui para a câmara de vazamento e é descarregado através da saída de vazamento.

Quando a válvula estiver aberta, a câmara de vazamento estará fechada. O produto pode fluir da seção superior para a seção do meio do corpo sem derramamentos.

Quando a válvula estiver fechada, a câmara de vazamento estará aberta. O produto pode fluir da seção inferior para a seção do meio do corpo sem derramamentos.

A válvula pode ser facilmente limpa e protegida contra efeitos de golpe de aríete de acordo com os requisitos específicos do processo e a configuração da válvula. (Não há derramamento de produto durante a operação da válvula.)

Sistema SpiralClean

Para garantir a condição de operação higiênica de sua linha de válvulas Unique Mixproof, a Alfa Laval oferece seu sistema SpiralClean para limpar a parte externa dos balanceadores superior e inferior das válvulas. O Alfa Laval SpiralClean usa menos fluidos de limpeza e menos tempo, e é recomendado para uso em processos com alto teor de matéria seca. Todos os dispositivos CIP externos das válvulas Unique mixproof incluem o design SpiralClean como padrão.

Outro grande benefício: o SpiralClean permite que a válvula Unique Mixproof aumente a vida útil do produto.

Princípio de operação

A válvula Unique Mixproof de 3 Corpos da Alfa Laval possui um assento mixproof normalmente fechado (NF) e um assento simples normalmente aberto (NA). A válvula de controle de 3 vias é controlada remotamente por meio de ar comprimido.

Para separar os dois líquidos, a válvula mixproof da Alfa Laval possui duas vedações de plugue independentes. O espaço entre as duas vedações forma uma câmara de vazamento atmosférico. No caso raro de um vazamento acidental de produto, o fluido flui para a câmara de vazamento e é descarregado através da saída de vazamento.

Quando a válvula está aberta, a câmara de vazamento é fechada. O produto pode então fluir da seção superior do corpo para a seção intermediária do corpo sem vazamentos.

Quando a válvula está fechada, a câmara de vazamento fica aberta. O produto pode então fluir da seção inferior do corpo para a seção intermediária do corpo sem vazamentos.

A válvula pode ser limpa facilmente e protegida contra os efeitos do golpe de aríete (water hammer) de acordo com os requisitos específicos do processo e a configuração da válvula. (Não há vazamento de produto durante a operação da válvula).

Sistema SpiralClean

Para garantir a condição operacional higiênica de sua linha de válvulas mixproof, a Alfa Laval oferece o sistema SpiralClean para limpar a parte externa dos balanceadores superiores e inferiores das válvulas. O Alfa Laval SpiralClean utiliza menos fluidos de limpeza, utilidades e tempo; seu uso é recomendado em processos com alto teor de matéria seca. Todos os dispositivos de CIP externos para válvulas Unique mixproof incluem o design SpiralClean como padrão.

Outro grande benefício: o SpiralClean permite que a válvula misturadora de 3 vias estenda a vida útil (shelf life) do produto.
