Pharma-line

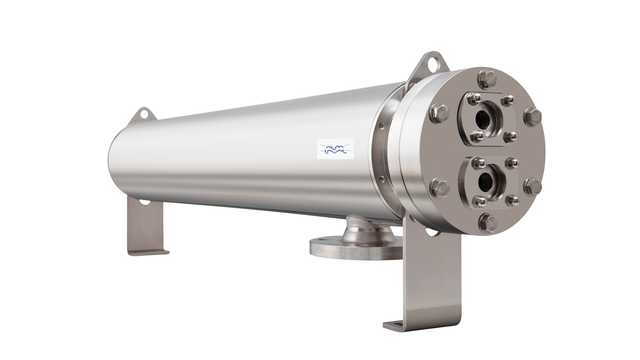

O Alfa Laval Pharma-line é um trocador de calor tubular de alta qualidade para as indústrias farmacêutica e de biotecnologia. O design à prova de vazamentos e os acabamentos de superfície polida ajudam a proteger contra contaminação, sendo ideais para as mais rigorosas condições de higiene em aplicações como água para injeção (WFI), aquecimento e resfriamento de água purificada (PW) e aquecimento/resfriamento de produtos. O trocador de calor casco e tubo, compatível com os requisitos de USP e cGMP, pode ser montado no piso, na parede ou no teto.

Materiais superiores e design higiênico, incorporando décadas de experiência na indústria farmacêutica

  • A chapa de tubo duplo (DTS) evita o risco de contaminação cruzada
  • Risco muito baixo de rachaduras e fadiga térmica, pois os tubos em U acomodam a expansão térmica
  • Trocador de calor totalmente drenável, sem áreas mortas e com design liso e sem fendas, apresentando rugosidade máxima de 0,5 µm
  • Totalmente personalizável devido ao design flexível e inteligente dos pés e às opções de montagem
  • Ocupação pequena - os tubos em U reduzem pela metade o comprimento do nosso trocador de calor higiênico

O trocador de calor casco e tubo da Pharma-line é projetado para operar em pressões de até 10 bar e temperaturas de operação de 150 °C. Fácil drenar e limpar, possui detecção de vazamento. É totalmente drenável no lado do produto, sem zonas mortas e com possibilidades de ventilação e drenagem no lado da rede. O trocador de calor higiênico também vem com um pacote de documentação de alta qualidade como padrão.

Linha de trocadores de calor Pharma-line

O Pharma-line está disponível em duas linhas de produtos. Ambas consistem em Pharma-lines padrão projetados com tubo em U.

 Pharma-line S

  • Séries padronizadas contendo 21 modelos padrão com capacidades que variam de 300 l/h a aproximadamente 16.000 l/h, dependendo da aplicação
  • Certificação PED
  • É possível fornecer a aprovação do TSG (de acordo com os regulamentos técnicos de segurança da China).
  • Conexões e dimensões padrão predefinidas para otimização do desempenho
  • Disponível com ou sem isolamento.



   Pharma-line

  • Especificação premium disponível em 27 modelos padrão com faixa de capacidade de 300 l/h a aproximadamente 44.000 l/h, dependendo da aplicação
  • Projeto de trocador de calor tubular personalizado, como o de várias passagens, disponível mediante solicitação
  • Várias opções de conexão disponíveis
  • Pode ser projetado de acordo com PED, ASME (com selo U como opção)
  • É possível fornecer a aprovação do TSG (de acordo com os regulamentos técnicos de segurança da China), conforme necessário

Como funciona

.

O design da chapa de tubo duplo do Pharma-line elimina o risco de mistura do produto com o meio de serviço (aquecimento ou resfriamento). O meio do produto flui através de um feixe de tubos lisos, enquanto o meio de serviço flui em fluxo cruzado ao redor dos tubos, dentro do casco. No caso improvável de vazamento, qualquer um dos fluidos pode ser facilmente detectado com a observação visual. Dispositivos de elevação e montagem são soldados na unidade para fácil instalação.

Pharma-Line - How it works
