Trocadores de calor espiral soldados
Os trocadores de calor espiral da Alfa Laval são projetados para lidar com os mais difíceis desafios de transferência de calor. Quer seja sujeira frequente do meio sujo ou limitações de queda de pressão e espaço físico, eles são a solução definitiva de problemas para funções líquido-a-líquido e bifásicas. Os designs robustos, eficientes e compactos mantêm os custos de instalação e manutenção extremamente baixos e têm uma reputação comprovada por quase nunca terem ficado sujos.
Melhorando a sustentabilidade com os trocadores de calor espiral da Alfa Laval
- Mínimas incrustações, ou entupimento, em tarefas que envolvam meios muito sujos, altamente viscosos ou particulados, garantem o tempo de atividade
- O design fácil de abrir torna a limpeza rápida e simples, garantindo baixos custos de manutenção
- A redução de tubulações e estruturas de aço significa menores custos de instalação
- Maior economia de energia e redução de emissões graças a eficiências térmicas 2-3 vezes superiores aos trocadores de casco e tubo comparáveis
- Cada unidade é totalmente personalizada, oferecendo o melhor ajuste térmico para o serviço específico
Documentos
Documentos
Case stories
Modelos

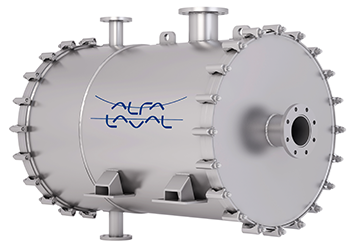

SpiralPro para tarefas líquido-líquido
A construção SelfClean™ da Alfa Laval torna os trocadores de calor modelo SpiralPro uma escolha inteligente quando se trabalha com fluidos sujos, sedimentos, emulsões, suspensões, fibras ou líquidos carregados de partículas. Como os fluidos fluem continuamente em um único canal, a força do fluido age contra os depósitos, "empurrando-os" pelo canal e saindo pela outra extremidade.
A natureza compacta do modelo SpiralPro geralmente permite que vários grandes trocadores de calor de casco e tubo sejam substituídos por um único trocador SpiralPro. Isso cria consideráveis benefícios de infraestrutura, além de reduzir os requisitos de manutenção e limpeza. Se a unidade precisar de limpeza, as tampas podem ser facilmente removidas para lavagem com jato hidrelétrico.
Aplicações
- Líquidos contaminantes contendo sólidos, fibras, licores, lamas e lamas
- Pré-aquecimento líquido a líquido, aquecimento, resfriamento, intercâmbio e recuperação de calor
SpiralPro para funções de aquecedor a vapor
Os trocadores de calor modelo SpiralPro otimizados para tarefas que envolvem o aquecimento a vapor de líquidos altamente sujos também estão disponíveis. Como todas as unidades SpiralPro, eles são totalmente acessíveis para limpeza rápida e fácil com jatos de água.
O fluxo de contracorrente também garante uma aproximação de temperatura muito próxima para máxima eficiência térmica.
Aplicações
- Líquidos contaminantes contendo sólidos ou fibras, licores, lamas e outros fluidos difíceis que requerem aquecimento a vapor
SpiralCond para tarefas de condensação e evaporação a vácuo
Os trocadores de calor modelo SpiralCond oferecem uma solução altamente eficiente para tarefas desafiadoras de duas fases, incluindo condensação e evaporação (nova fervura). O design compacto do SpiralCond e o fato de que ele é configurado verticalmente resulta em um espaço muito pequeno, em comparação com os trocadores equivalentes de casco e tubo, além de reduzir as estruturas de suporte e a complexidade da tubulação.
As unidades SpiralCond têm fluxo cruzado em vez de fluxo de contracorrente. Cada unidade é totalmente personalizada de acordo com a necessidade exigida, com o espaçamento do canal ajustado para fornecer a menor queda de pressão. O SpiralCond é, portanto, ideal para aplicações de condensação a vácuo.
Aplicações
- Gases: vapor puro e misturas com gases inertes
- Vapor/líquido: condensadores de topo, condensadores de refluxo, condensadores de vácuo, condensadores de ventilação, refervedores com fluidos sujos, refrigeradores de gás
SpiralCond na configuração de coluna empilhada
Para aplicações de condensação e evaporação onde diversos meios de resfriamento estão envolvidos, a Alfa Laval pode fornecer trocadores de calor modelo SpiralCond integrados em uma coluna. Como o SpiralCond autônomo único, essa configuração tem canais abertos e de fluxo cruzado para uma queda de pressão extremamente baixa em situações de vácuo.
A alta eficiência do SpiralCond permite que a coluna seja menor em altura e menor em diâmetro do que as soluções tradicionais de coluna, oferecendo assim grandes economias em custos de infraestrutura e instalação.
Aplicações
- Vapor-líquido: condensadores de topo, condensadores de refluxo, condensadores de vácuo e condensadores de ventilação
Conheça nossos especialistas
Melhorando a sustentabilidade com os trocadores de calor espiral soldados
Design exclusivo e especialização em fabricação
Melhore sua sustentabilidade de processo
O solucionador definitivo de problemas
Como funciona
Princípio de operação
Os trocadores de calor espiral da Alfa Laval são unidades circulares que possuem dois canais de fluxo espiral concêntricos, um para cada fluido. O contador do fluxo de meio diferente atualmente: um fluido entra no centro da unidade e flui em direção à periferia, o outro entra na unidade na periferia e se move em direção ao centro. Os canais são curvos e têm uma seção transversal uniforme. Não há risco de mistura.
O canal do produto é normalmente aberto em um lado e fechado no outro. O canal para o meio de aquecimento/arrefecimento às vezes pode ser fechado em ambos os lados, dependendo da limpeza do meio de aquecimento/arrefecimento. Cada canal tem uma conexão no centro e outra na periferia do trocador de calor.
Projeto
A geometria em espiral, com um único canal para cada meio e curvatura contínua, é altamente adequada para fluidos que tendem a causar entupimento. Esse design resulta em turbulência de alto fluxo com alta tensão de cisalhamento, reduzindo drasticamente o risco de incrustação.
A geometria de canal único também cria um efeito de limpeza a que nos referimos como o design SelfClean™. Se ocorrer sujeira no canal de transferência de calor, a seção transversal desta parte do canal será diminuída. No entanto, como todo o fluxo ainda deve passar pelo canal, a velocidade aumenta e a força resultante do fluido libera quaisquer acumulações de depósitos à medida que se formam.
Compare esse design com trocadores de calor de casco e tubo, onde o fluxo entra em diferentes tubos em paralelo. Quando os tubos começam a falhar, a queda de pressão aumenta, empurrando o fluido para encontrar caminhos de fluxo alternativos. O resultado é que a incrustração e o entupimento dos tubos acontecem muito rapidamente. Com as espirais da Alfa Laval, por outro lado, as incrustações e o entupimento são praticamente eliminados.
SpiralPro
SpiralCond
Limpeza frequente é uma coisa do passado
A Mexichem, líder global em sistemas de tubulação de plástico e nas indústrias química/petroquímica, precisava aumentar sua capacidade de produção para atender às demandas do mercado.
A solução definitiva para problemas de incrustação
A refinaria MIDER da Leuna Germany, de propriedade da Total S.A., originalmente instalou dois trocadores de calor tubulares para refrigerar o produto de fundo em sua unidade de craqueamento do fluido catalítico.
Um dos maiores produtores de zinco do mundo
"Usamos essas unidades porque elas são muito fortes e muito fáceis de limpar e, claro, porque a eficiência térmica é alta." - Francisco Tarmago, gerente de tecnologia da Asturiana de Zinc
Características únicas
Em comparação com outros trocadores de calor usados em aplicações similares, os projetos em espiral da Alfa Laval oferecem uma área de trabalho mais compacta com maior eficiência térmica.
Eles também são construídos com recursos exclusivos que garantem o desempenho mais confiável:
SelfClean™
Limpeza superior e desempenho prolongado
Um único canal para cada fluido garante uma autolimpeza confiável da unidade.
RollWeld™
Caixa de canal confiável e automatizada
Um processo automatizado de dobra e soldagem para o fechamento de cada canal garante qualidade e confiabilidade consistentes.
HighP™
Uma solução personalizada para tarefas de alta pressão
O design circular da carcaça e uma bobina interna autoportante melhoram a resistência mecânica sob alta pressão.
