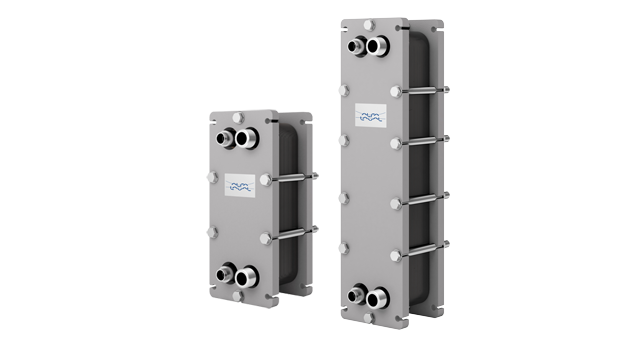

AXP AN
A linha AlfaNova X-treme Pressure foi desenvolvida especialmente para aplicações de alta pressão que exigem 100% de aço inoxidável. Por exemplo, sistemas de amônia de alta pressão ou resfriamento de compressores.
A faixa de capacidade varia de 10 a 150 kW, com uma pressão máxima aprovada pelo PED de 110 bar a 150 °C e aprovação máxima UL de 1595 psi a 302 °F. A linha AlfaNova X-treme Pressure é adequada para aplicações como recuperação de calor, resfriamento de gases, condensação, sub-resfriamento e aquecimento de gás de sucção.
Aplicações:
- Amônia como refrigerante: dessuperaquecedor, condensador de alta pressão e resfriador de óleo
- Resfriamento de compressores
- CO₂ como refrigerante: condensador subcrítico, aquecedor de gás de sucção e evaporador
- Resfriamento de motores: sistemas de alta pressão
A linha AlfaNova X-treme Pressure foi especialmente projetada para atender às necessidades de aplicações com R744/CO₂ como refrigerante em sistemas subcríticos e transcríticos, bem como para aplicações de alta pressão que exigem 100% aço inoxidável.
Features and benefits
- Design compacto reduz os custos de instalação, pois requer menos espaço
- Alta resistência à corrosão
- Manutenção reduzida por não possuir juntas (gasket-free)
- Baixo volume de refrigerante
- Suporta meios agressivos e garante baixos custos de ciclo de vida mesmo em condições de alta temperatura
- Opera em temperaturas de –196°C até 550°C (–320,8°F até 1022°F)
Como funciona
Material
O trocador de calor Alfa Laval AlfaNova, com placas unidas por fusão, é composto por placas de aço inoxidável corrugadas, uma placa de moldura e uma placa de pressão. As placas de transferência de calor do pacote de placas são unidas por meio da tecnologia AlfaFusion, um método exclusivo de união de componentes de aço inoxidável patenteado pela Alfa Laval.
Design
O design brasado mantém o pacote de placas unido internamente por meio de pontos de contato. A distribuição da carga entre vários pontos de contato proporciona excelente resistência à fadiga por pressão. E como todas as partes-chave são feitas do mesmo material, esse design é termicamente eficiente, à prova de choques e possui resistência mecânica equivalente a qualquer modelo soldado.
O trocador de calor funciona com base em dois meios a diferentes temperaturas que fluem em lados opostos de finas placas de aço inoxidável corrugadas empilhadas umas sobre as outras. O design dos canais entre as placas, junto com as entradas e saídas localizadas nos cantos, faz com que os dois meios fluam por canais alternados, sempre em fluxo contracorrente. Os meios são mantidos dentro do pacote de placas por uma vedação unida por fusão ao redor das bordas das placas. Os pontos de contato entre as placas também são unidos com a mesma tecnologia, reforçando o pacote contra a pressão dos meios internos.
O fluxo contracorrente permite extrair calor de forma eficiente mesmo quando há diferenças mínimas entre as temperaturas dos meios quente e frio. Isso resulta em economias significativas de energia.
