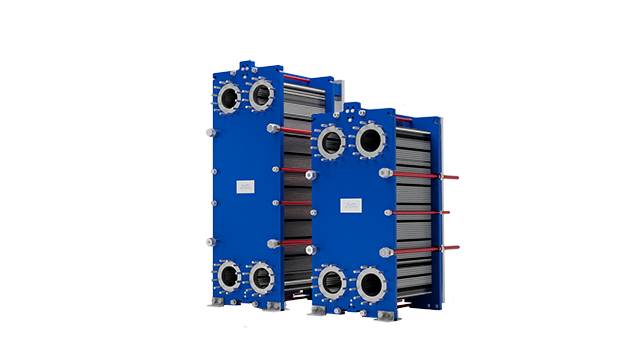

Linha industrial semi-soldado

Os trocadores de calor a placa semi-soldados são adequados para refrigeração, processos químicos e vários tipos de tarefas de utilidade industrial. O exclusivo sistema de vedação Alfa Laval RefTight™ garante uma longa vida útil da vedação entre os canais soldados, porque a solda a laser está na parte externa da ranhura da junta do anel. A superfície lisa garante uma vedação uniforme sobre todo o anel de vedação.

Altamente eficiente e flexível

  • Unidade compacta que economiza espaço
  • Possível baixo custo operacional devido à eficiência energética superior e intervalos de manutenção prolongados
  • Vedação segura e confiável, sem risco de contaminação cruzada
  • Pressão e temperatura resistentes à fadiga

Você pode solicitar a linha industrial semi-soldado da Alfa Laval para vários programas de temperatura, limitações de queda de pressão, meio e pressões operacionais. Os vários tamanhos da linha de produtos cobrem uma gama completa de capacidades e fluxos de transferência de calor. Todos são cuidadosamente projetados e selecionados para alcançar o desempenho ideal.

.

Pressões mais altas exigem um padrão mais alto

Se as suas tarefas de aquecimento e refrigeração exigirem pressões mais altas, será hora de sua empresa exigir um padrão mais elevado de tecnologia. Descubra total confiabilidade e desempenho térmico eficiente com a linha de trocadores de calor semi-soldados da Alfa Laval.

Altamente eficiente com sistema de vedação exclusivo

Os trocadores de calor a placa semi-soldados industriais da Alfa Laval são adequados para líquidos e gases incompatíveis com as juntas normais ou com pressões mais altas. Comumente usados em aplicações de refrigeração para evaporação e condensação de amônia e CO2.

O exclusivo sistema de vedação Alfa Laval RefTight™ garante uma longa vida útil da vedação entre os canais soldados, porque a solda a laser está na parte externa da ranhura da junta do anel. A superfície lisa garante uma vedação uniforme sobre todo o anel de vedação.

O que torna nossos trocadores de calor a placa tão confiáveis, eficientes e reparáveis?

Equipados com recursos bem projetados que fazem a diferença, a linha de trocadores de calor semi-soldados industriais da Alfa Laval é fácil de manter e tem uma longa vida útil.

Sistema de vedação RefTightTM

Vedação de junta de alto desempenho para tarefas de alta pressão

CurveFlow™
área de distribuição

Melhora o fluxo de mídia e minimiza o risco de incrustação.



OmegaPort™
orifícios não circulares

Melhora o fluxo de mídia e a eficiência térmica.

ClipGrip™
acessório de junta

Garante vedação perfeita e manutenção sem problemas.

Alinhamento de cinco pontos

Garante o posicionamento confiável da placa e manutenção fácil de unidades grandes.

Rolete em "T"

Oferece uma unidade mais baixa fácil de manter.

Como funciona

.

A área de transferência de calor de um trocador de calor a placas gaxetado consiste em uma série de placas corrugadas, montadas entre a estrutura e placas de pressão, o que retém a pressão do projeto. Para o mais alto desempenho térmico e para permitir uma aproximação de temperatura muito próxima, os fluidos normalmente correm contra a corrente pelo trocador de calor.

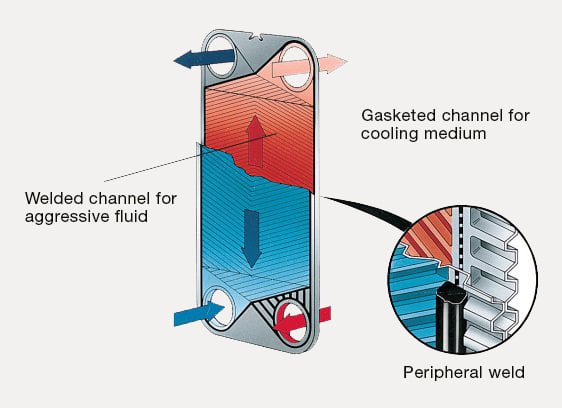

A vedação entre as placas na linha industrial semi-soldado alterna entre soldas a laser e juntas. O canal soldado a laser permite o uso de fluidos que não são compatíveis com as juntas normais e também permite uma pressão de projeto mais alta do que os trocadores de calor a placas gaxetado. Além disso, o sistema de vedação Alfa Laval RefTight™ garante força de vedação igual em toda a junta de entrada.

A linha industrial semi-soldado está disponível com várias profundidades de prensagem e ângulos de padrão em viga e várias formas de ondulação, todas cuidadosamente projetadas e selecionadas para obter o desempenho ideal. O CurveFlow™ e a área de distribuição de padrões de chocolate são dois recursos de design disponíveis que garantem a distribuição uniforme de fluidos em toda a placa.  O resultado é que toda a superfície de transferência de calor é totalmente utilizada e zonas estagnadas que podem resultar em incrustações são evitadas.

A alta turbulência do fluxo entre as placas resulta em maior transferência de calor. No entanto, a consequência é a queda de pressão. Nossos engenheiros de projeto térmico ajudarão você a projetar e selecionar o modelo e a configuração adequados às suas necessidades de aplicação, fornecendo performance térmica máxima e minimizando a queda de pressão.

GPHE líquido/líquido

Aquecedor a vapor GPHE

GPHE de 2 passagens
