Aalborg AV-6N
A caldeira Alfa Laval Aalborg AV-6N recupera eficientemente o calor dos gases de escape, sendo ideal para gerar vapor e/ou água quente. Robusta e eficiente, melhora o desempenho de plantas de energia e indústrias. Ao aproveitar o calor de motores, turbinas a gás ou chaminés industriais que seria desperdiçado, contribui para uma operação mais sustentável e com menor impacto ambiental.
Alta eficiência e menores emissões de CO₂
- Redução no consumo de combustível, resultando em notáveis economias de custo e menores emissões de CO₂
- Circulação natural: alta disponibilidade, baixos custos operacionais e de manutenção
- Superfície de aquecimento compacta, otimizável para diferentes aplicações
- O pequeno volume de água dentro da caldeira permite uma resposta rápida às variações de carga
- Liberdade de escopo: montada em fábrica ou com maior possibilidade de terceirização local, como isolamentos, plataformas e tubulações interligadas
A caldeira Aalborg AV-6N possui um design compacto e flexível, facilitando a instalação. A configuração padrão a vapor utiliza circulação natural, o que garante maior confiabilidade, segurança e eficiência energética — embora modelos com circulação forçada também estejam disponíveis mediante solicitação.
Compacta e econômica, a AV-6N possui uma superfície de aquecimento ampliada. A possibilidade de limpeza em operação reduz a necessidade de paradas e aumenta a disponibilidade da planta. A unidade pode conter diversas seções de aquecimento em uma única estrutura, como superaquecedores, evaporadores, economizadores e pré-aquecedores.
A caldeira Aalborg AV-6N é projetada para recuperar calor de motores a diesel, motores a gás ou outras fontes.
Seu design compacto e flexível facilita a instalação e permite a limpeza durante a operação, minimizando paradas do motor e aumentando a disponibilidade da planta.
A configuração padrão a vapor utiliza circulação natural, oferecendo maior confiabilidade, segurança e eficiência energética, embora modelos com circulação forçada estejam disponíveis sob solicitação.
Com superfície de aquecimento ampliada, a Aalborg AV-6N é uma solução compacta, econômica e eficiente.
Design data
- Potência do motor: Sem limite, depende do motor
- Tipo de combustível do motor: Óleo leve, biocombustível líquido, óleo combustível pesado, gás natural
- Fluxo típico de gases de escape: 5–60 kg/s
- Temperatura dos gases de escape: Padrão até 610 ºC
- Pressão operacional de vapor/água: Tipicamente de 5 a 30 bar(g), máx. 65 bar(g)
- Temperatura de vapor/água: Padrão até 450 ºC
- Circulação natural como padrão – forçada sob demanda especial
- Pinch point: Típico de 10 a 20 ºC (mín. 5 ºC, limitado apenas pela viabilidade)
Como funciona
Construção exclusiva da caldeira
Um arranjo exclusivo de sustentação, sem placas terminais e otimizado por análises computadorizadas, garante uma estrutura livre de vibrações e tensões térmicas, mesmo sob condições operacionais exigentes em aplicações de recuperação de calor com base em motores.
Circulação natural confiável
Como padrão nas aplicações a vapor, a Alfa Laval Aalborg oferece soluções com circulação natural, eliminando a necessidade de bombas de circulação e proporcionando os seguintes benefícios:
- Alta confiabilidade
- Risco minimizado de incêndios por fuligem
- Menor consumo de energia
- Maior relação custo-benefício
- Instalação rápida no local
- Redução de obras de fundação, tubulações e cabeamento
- Pegada compacta
Modelos convencionais com circulação forçada também estão disponíveis.
Fácil de limpar
A disposição dos tubos na superfície de aquecimento da AV-6N permite manutenção simples. Pode ser limpa durante a operação, reduzindo a necessidade de desligamento do motor. Além dos sopradores de fuligem a vapor de alta eficiência, também é possível utilizar modelos a ar.
Aquecimento de água quente gratuito – AV-6H
A caldeira de gases de escape Aalborg AV-6H é do tipo tubo de água, ideal para recuperação de calor, normalmente após motores a gás. Apresenta:
- Layout horizontal e módulo compacto montado em oficina
- Instalação fácil e rápida
- Acesso total para manutenção e serviço
- Design de contrafluxo altamente eficiente para aquecimento de água quente
- Projeto comprovado para remoção eficaz de resíduos de óleo lubrificante condensado (em aplicações com motores a gás)
- Área de serviço integrada e acessível
- Baixo peso operacional
- Mínimos bolsões de gás
Referências selecionadas

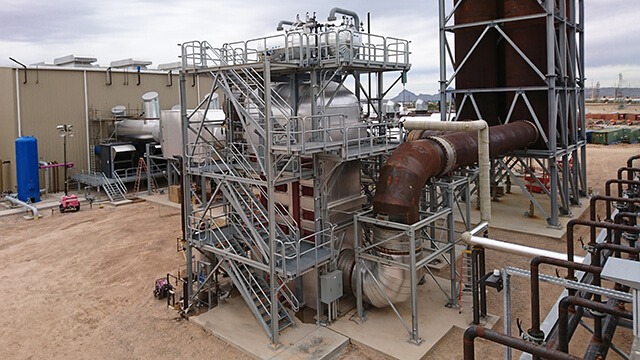

Usina de Energia Sundt RICE, Arizona
A proprietária da usina, Tucson Electric Power (TEP), pode se beneficiar do aumento da eficiência energética graças ao investimento em dois geradores de vapor por recuperação de calor (HRSG) Alfa Laval Aalborg.
Lucky Cement Limited, Paquistão
Um dos maiores fabricantes de cimento do Paquistão recupera o calor excedente dos gases de escape dos motores com 11 caldeiras Aalborg AV‑6N WHR.

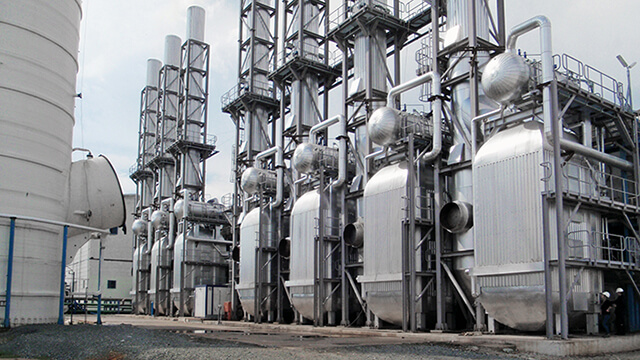

Cengiz Enerji, Turquia
Ao modernizar a usina com caldeiras adicionais Aalborg AV-6N, a Cengiz Enerji aumentou a produção do ciclo a vapor em 40%.

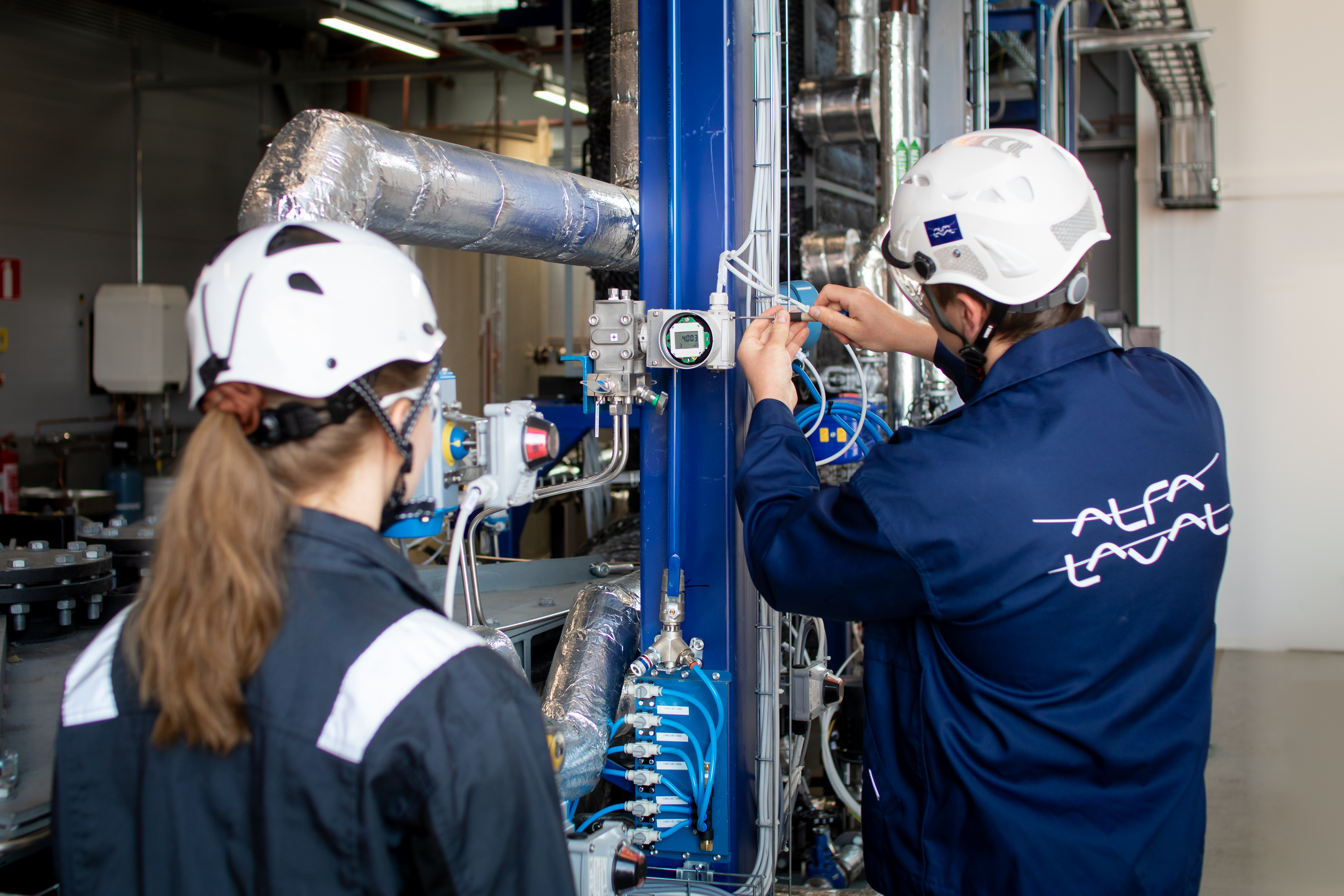

Serviço
Oferecemos suporte completo para nossas caldeiras de recuperação de calor dos gases de escape. Nosso suporte abrange todo o ciclo de vida do equipamento — desde o projeto, instalação e comissionamento, passando pelo período de garantia e ao longo de toda a vida útil.
Não podemos prever o futuro, mas os Acordos de Serviço da Alfa Laval podem torná-lo menos incerto. Um contrato de serviço por período determinado torna o planejamento operacional e a projeção de custos mais seguros. Uma estratégia de manutenção bem elaborada oferece controle de custos transparente e preserva o desempenho, prolongando a vida útil do equipamento e reduzindo os custos operacionais totais. A manutenção especializada não só melhora o desempenho do seu equipamento Alfa Laval, como também ajuda a obter mais eficiência dos equipamentos ao seu redor.
