Alfa Laval - Aalborg Mini 3-Pass

Aalborg Mini 3-Pass

A Aalborg Mini 3-Pass é uma caldeira industrial a gás, biogás ou óleo diesel, com capacidade para geração de 0.5-2.5 ton/h de vapor e com pressão de projeto até 21 barg. Também pode ser usada para geração de água quente com capacidade entre 0,37 a 1,9 MWt/h . Esta caldeira compacta é de fácil instalação e possui um projeto otimizado com a tecnologia da Alfa Laval.

Aalborg 3-Pass Mini 640x360 large

Caldeira de alta performance

  • Desenho simétrico, com evaporação estável e uniforme
  • Câmara de vapor adequada - alta qualidade de vapor
  • Projeto "low stress" - maior vida útil
  • Tubos espiralados - alto coeficiente de transferência de calor, projeto compacto de fácil instalação e limpeza
  • Manutenção e inspeção facilitada

Um design industrial completo e moderno baseado em princípios bem reconhecidos e comprovados. Utilizando a mais recente tecnologia, a caldeira Aalborg Mini 3-Pass  é otimizada para garantir qualidade, confiabilidade, longa vida, fácil manutenção e economia sólida.



Fale com um especialista

Essas informações são armazenadas e processadas de acordo com a nossa política de privacidade.

O projeto

Fornalha

A Aalborg Mini 3-Pass assegura uma ótima circulação de água , devido ao arranjo simétrico das superfícies de aquecimento, com a fornalha na parte inferior-central da caldeira. Para minimizar a perda de calor, a câmara de reversão é totalmente imersa em água, sem refratários.

Partes de pressão

As superfícies de aquecimento são dispostas simetricamente com a fornalha na linha central da caldeira para garantir a circulação ideal da água. A câmara de reversão é refrigerada à água trazendo como benefícios menos manutenção devido a não utilizar refratários e consequente melhoria na troca térmica. A parte de pressão baseia-se em conceitos de design e produção bem documentados. Todas as peças são fabricadas cuidadosamente em materiais selecionados com aço de alta resistência. A caldeira Aalborg Mini 3-Pass é projetada de acordo com o código ASME Seção I.

Sistema de Controle/Segurança

O sistema de controle/segurança compreende:

  • Sistema de Gerenciamento de Combustão com controle de sequência de partida / travas de segurança e controle de carga
  • Controle e segurança do nível de água

Sistema de Combustão

A Aalborg Mini 3-Pass Mini é fornecida com um queimador monobloco, de alta performance, próprio para queima de gás (natural ou GLP), biogás, óleo diesel ou dual (gás / óleo diesel / biogás).

Fácil instalação

Com projeto em skid, extremamente compacto, demanda pouco espaço, tornando-a fácil de ser  posicionada em instalações já existentes. Fornecida com todos os componentes montados, incluindo o queimador, painel de controle, bomba de água de alimentação, cabos e conexões.

Projeto compacto

O projeto é compacto facilitando a instalação.

Facilidade de inspeção e manutenção

Todas as conexões/válvulas e portas de inspeção estão posicionadas de uma maneira que facilita o acesso para operação e manutenção.

Fácil limpeza

Os tubos de gases são rápidos e fáceis de limpar devido ao baixo número de tubos espiralados. Vapor uniforme de alta qualidade A caldeira é projetada com desenho simétrico, com evaporação estável e uniforme de vapor garantindo alta qualidade de vapor saturado. Combustão otimizada.  O projeto da fornalha em conjunto com o queimador,  garante uma combustão eficiente e baixas emissões atmosféricas.

Acessórios

A Aalborg Mini 3-Pass  vem com parte de pressão isolada, queimador Monobloco, bomba de água de alimentação, controle de nível liga / desliga / água, válvula de saída de vapor, válvula de descarga de fundo manual e válvulas de segurança, bem como painel de controle.

Como opcionais, você pode receber uma bomba de água de alimentação reserva, válvulas de descarga de fundo automáticas, resfriador de amostra, economizador, tanque de água e condensado, tanque de descarga de fundo, sistema de dosagem de produtos químicos e equipamento para tratamento de água de alimentação.

Escopo de fornecimento

  • Partes de pressão isoladas
  • Queimador monobloco – Gás / Biogás / Óleo Diesel ou Dual
  • Sistema de alimentação de água (fornecida com uma bomba)
  • Controle on-off do nível de água
  • Válvulas de saída de vapor, descarga de fundo manual e segurança
  • Painel de controle
  • Start-up/comissionamento

Opcionais

  • Bomba de alimentação de água reserva
  • Válvulas de descarga de fundo automática
  • Resfriador de amostra
  • Economizador
  • Tanque de alimentação de água e condensado
  • Tanque de descarga de fundo
  • Sistema de dosagem química
  • Sistema de tratamento da água de alimentação

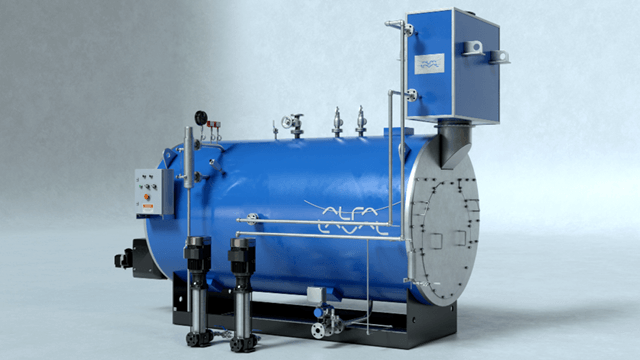

Aalborg 3 pass mini photo 640x360 large
