HWL - Hot water loop

O Alfa Laval Hot Water Loop é um sistema aquecido por vapor, projetado para fornecer um aquecimento eficiente e confiável para a geração de água doce, pré-aquecimento de motores a diesel ou outras aplicações. Em embarcações onde a temperatura da água da camisa (jacket water) é inconsistente ou insuficiente, o HWL garante um suprimento estável de água quente. Essa consistência otimiza o desempenho de sistemas como os geradores de água doce Alfa Laval AQUA Blue e AQUA Blue E2.

Principais vantagens do sistema HWL Hot Water Loop

Baixo consumo (0.5–12 kW) via tubulação de bypass na bomba de água quente e motor IE3 de alta eficiência
Design modular: Três escopos configuráveis para instalação flexível, menor footprint e potencial economia de CAPEX
Geração de Água Doce Otimizada: O controle automático de temperatura garante uma operação estável e maximiza o tempo de atividade (uptime)
Partida rápida: Pré-aquecimento eficiente que dispensa ajustes manuais, acelera a partida do motor diesel e melhora a prontidão da embarcação

Com seu design modular e operação automática, o Alfa Laval HWL – Hot Water Loop oferece alta confiabilidade e eficiência energética. É uma solução inteligente e escalável para embarcações modernas e outras aplicações onde o aquecimento consistente é crítico.

Explore seus recursos e benefícios para ver como ele pode aumentar o desempenho do sistema, reduzir a complexidade operacional e apoiar a eficiência a longo prazo.

Recursos que garantem um fluxo constante de água quente

A tubulação de bypass antes da bomba de água quente mantém o fluxo contínuo quando o HWL não está em operação, garantindo a estabilidade do sistema.

Circuitos de fluidos isolados permitem o uso tanto de água da camisa (jacket water) quanto de vapor, oferecendo uma integração flexível com as fontes de energia existentes.

Design de sistema modular suporta três escopos de fornecimento, permitindo fácil adaptação a diferentes layouts de embarcações e reduzindo a complexidade de instalação.

Operação automática mantém a temperatura constante sem ajustes manuais, melhora a produção de água doce e reduz a carga de trabalho do operador.

Trocador de calor brasado de fluxo total garante uma transferência de calor eficiente e uma partida rápida do sistema.

O motor elétrico IE3 na bomba de água quente oferece um desempenho confiável com baixo consumo de energia.

Como funciona

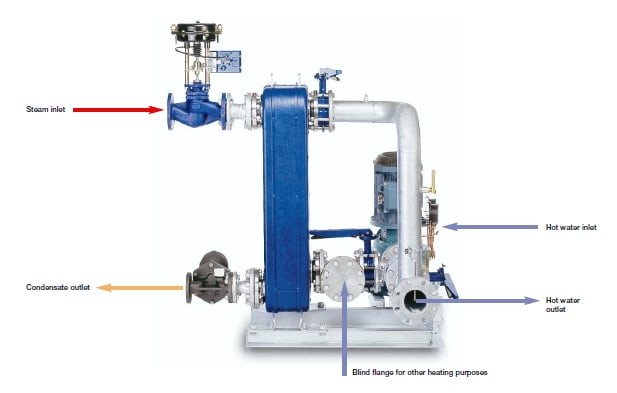

O Alfa Laval HWL – Hot Water Loop utiliza vapor para aquecer a água dentro do circuito. Uma válvula de controle de vapor regula o fluxo com base no ponto de ajuste (set point) do controlador de temperatura montado na linha de saída de água quente.

Uma bomba de água quente dedicada garante a circulação constante através do trocador de calor brasado do HWL, permitindo a recirculação quando o motor está em baixa carga ou parado. Esta bomba deve estar em funcionamento quando o sistema é utilizado para o pré-aquecimento do motor.

Uma conexão de flange cego permite a integração flexível com várias aplicações de aquecimento ou pré-aquecimento.

Exemplos de montagem

Produção de água doce usando calor do motor (jacket water) e vapor
Pré-aquecimento do motor e produção de água doce usando vapor
Pré-aquecimento do motor com vapor
Produção de água doce com vapor

Mais detalhes e guia de seleção

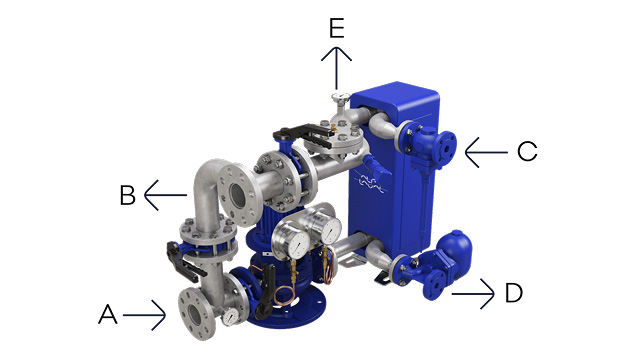

HWL for engine preheating how it works.jpg

HWL – Circuito de Água Quente exibido com opcionais do sistema de trocador de calor, incluindo bomba e válvula de bypass.

A. Entrada de água quente
B. Saída de água quente
C. Entrada de vapor
D. Saída de condensado
E. Conexão de pré-aquecimento
