Sistema AlfaVap

O evaporador de filme ascendente Alfa Laval AlfaVap concentra líquidos de incrustação baixa a média, bem como líquidos altamente viscosos em uma ampla gama de aplicações e indústrias. Robusto, versátil e econômico, é eficiente em termos de energia, fácil de operar e manter, exigindo 50% a 70% menos altura do que os convencionais evaporadores casco e tubo. Seu tamanho compacto facilita a instalação nas unidades existentes.

AlfaVap evaporators

Mais compacto, inicializações mais rápidas, maior eficiência térmica e melhor qualidade do produto do que os evaporadores casco e tubo

  • Evaporador versátil e econômico para concentração de vários produtos em uma ampla gama de indústrias
  • Melhor qualidade do produto devido aos tempos de inicialização e desligamento rápidos, alta eficiência de transferência de calor e tempo de residência curto: perfeito para sensibilidade ao calor
  • Alta eficiência energética devido ao menor uso de vapor com vários efeitos e unidades de recompressão térmica e/ou mecânica de vapor
  • Mais tempo de atividade, menos manutenção com o mínimo de incrustação devido ao efeito de autolimpeza criado com alta turbulência e alta taxa de cisalhamento
  • Pegada compacta, que economiza espaço e é 50% a 70% menor em altura do que os evaporadores casco e tubo, reduzindo o tempo e os custos de instalação e serviço

Maximize o tempo de atividade com o evaporador de placa de filme ascendente Alfa Laval AlfaVap. Esse evaporador de filme escalável de baixo custo concentra líquidos de processo que contêm sólidos dissolvidos, manuseando com facilidade concentrações de meio e viscosidades mais altas do que evaporadores tubulares.

Instale o evaporador de filme ascendente AlfaVap como um efeito de evaporação completo ou uma unidade de reforço econômica para aumentar a capacidade do evaporador existente usando as estruturas e os controles existentes. Sua baixa altura facilita a instalação em um único piso com poucas ou nenhuma bomba. Isso reduz os custos de instalação.

As aplicações típicas de um evaporador de filme ascendente incluem refinaria de açúcar, adoçante, proteína animal e vegetal, bioetanol e funções de evaporação cáustica.

Reduza seus requisitos de engenharia com a experiência da Alfa Laval, desenvolvimento e suporte de aplicação de processo global e uma gama completa de soluções de evaporador para uma ampla seleção de aplicações e capacidades. Nossos projetos de sistemas completos incluem recipientes, bombas, tubulações, dutos, instrumentos e engenharia.

O AlfaVap se encaixa em nossa fábrica de farinha de atum existente e concentra água de 12% a 40%. Um evaporador de filme descendente convencional teria exigido um prédio totalmente novo. - Sr. Cobas, diretor executivo da Conresa, Espanha
Em comparação com trocadores de calor casco e tubo, os evaporadores AlfaVap são mais eficientes. A evaporação ocorre usando menos vapor por razões econômicas. Cortamos nossos custos de energia em 10%, enquanto a produção efetiva da empresa aumentou. - Peter Simpson, gerente técnico da Chelsea Sugar Company Ltd., Nova Zelândia

Veja nossa linha completa de evaporadores

.

Produtos principais

.

Serviços

Serviços do sistema de alimentos

Os serviços de sistema de alimentos da Alfa Laval ajudam a ampliar o desempenho dos seus sistemas de alimentos, maximizando o desempenho dos seus processos. Isso permite que você:

  • Melhore continuamente suas operações para manter a vantagem competitiva
  • Concentre-se no tempo de atividade, na otimização e na disponibilidade
  • Maximize o retorno do investimento ao longo do ciclo de vida dos seus sistemas de alimentos

Saiba mais sobre nossa oferta de serviços


.

Aplicações

Take advantage of the unique plate geometry used on the plates of Alfa Laval AlfaVap rising film plate evaporation system. Proven effective since first introduced to the market in the 1990s, the unique semi-welded plate with thick gaskets resulted from close cooperation with sugar manufacturers to improve heat transfer efficiency when concentrating high-viscosity, fouling-prone process liquids.

Food and beverage

  •    Fruit juices and purées
  •    Sugars, syrups (corn), honey         and confectioneries
  •    Ethanol stillage
  •    Meat and vegetable broths
  •    Gelatine and collagen peptides
  •    Fermentation products
  •    Coffee and tea
  •    Vegetable protein
  •    Milk and whey protein
  •    Non-dairy plant drinks (oat, nut, etc.)
  •    Beer de-alcoholization
  •    Herbal extracts

Starch and sweeteners

  •    Sugars (beet, cane, potato, etc.)
  •    Glucose, dextrose, fructose, maltose

Proteins

  •    Gelatine
  •    Stick water
  •    Meat and fish broths
  •    Insect protein slurries
  •    Plant-based proteins

Chemicals and wastewater

  •    Caustic (NaOH, KOH, LiOH)
  •    Zero liquid discharge
  •    Inorganic salts
  •    Biofuels

Life science/industrial fermentation

  •    Fermentation broths
  •    Lysine
  •    Lactic acids
  •    Citric acids
  •    Amino acids
  •    Yeast extract

Testes-piloto e aluguel de sistemas de evaporação




Experimente antes de comprar. Obtenha conhecimento especializado e aconselhamento de engenheiros da Alfa Laval para a configuração ideal do seu sistema de evaporação, incluindo:

  • Análise detalhada e caracterização da água
  • Modelagem do processo e da química da água
  • Testes comparativos e/ou pilotos para aplicações de risco moderado a alto
  • Avaliação detalhada da compatibilidade de materiais
  • Análise de amostras
  • Testes-piloto

Sistema projetado

Um sistema completo de evaporação por filme ascendente AlfaVap inclui evaporadores de placas, pré-aquecedores, vasos separadores ciclônicos, unidades de recompressão de vapor térmica e/ou mecânica, bombas, instrumentos, válvulas, dutos e tubulações, além de um controlador lógico programável (CLP) local e painel de controle. O sistema pode ser pré-montado na oficina da Alfa Laval, o que reduz o tempo de instalação no local para uma a três semanas.

How the AlfaVap rising film evaporator works

The Alfa Laval AlfaVap is a rising thin film plate evaporator. Product flows along the heating channels and evaporates, releasing a portion of its water content. Contact time of the product with the heating surface is limited due to the turbulence and high fluid velocity. The vapour/liquid mixture leaves the plate heat exchangers and enters a vapour separator, which separates the vapour phase and directs it to the upper outlet. The liquid phase collects at the bottom of the separator and is transferred through an outlet for subsequent processing in the next effect or to the final extraction point.

Using a multiple-effect evaporation setup significantly reduces steam consumption. Adding thermal vapour recompression (TVR) and/or mechanical vapour recompression (MVR) units improves energy efficiency further, cutting steam usage to a fraction of the total evaporation capacity and reducing both operating costs and environmental impact.

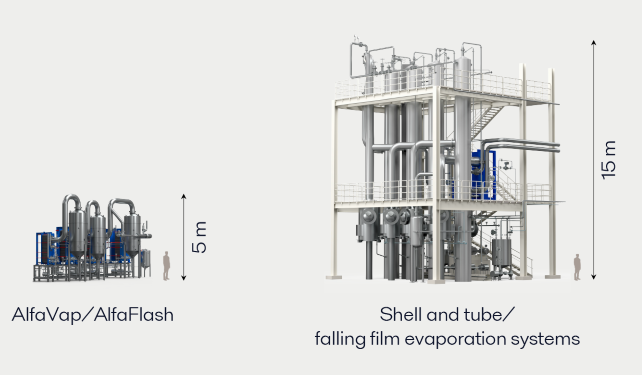

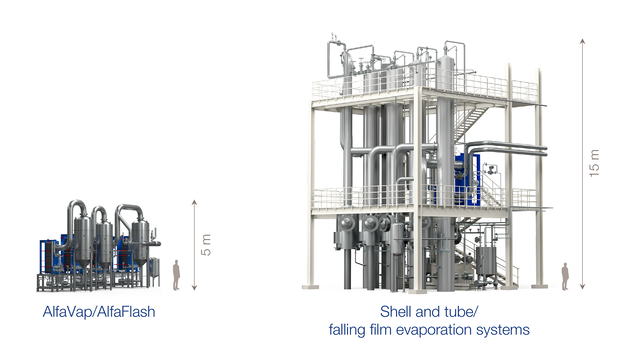

Evaporador de Filme Ascendente em comparação com o Evaporador de Casco e Tubo

Em comparação com um sistema tradicional de evaporação de casco e tubo, os sistemas AlfaFlash e AlfaVap requerem substancialmente menos altura de instalação e podem ser montados sem trabalhos civis complexos no local. O evaporador instantâneo AlfaFlash, com seu método avançado de evaporação instantânea, oferece vantagens significativas em relação aos sistemas convencionais. O design compacto do evaporador de placas AlfaFlash garante operação eficiente e manutenção simplificada, tornando-o ideal para diversas aplicações industriais.

Ao utilizar o método de evaporação instantânea, o evaporador de placas AlfaFlash minimiza a incrustação e melhora o desempenho da transferência de calor. Isso o torna uma escolha superior para processos que envolvem líquidos de alta viscosidade e com grande tendência à incrustação. A capacidade do sistema AlfaFlash de lidar com líquidos de processo desafiadores, contendo sólidos suspensos e até certa cristalização, o diferencia ainda mais dos evaporadores tradicionais de casco e tubo.

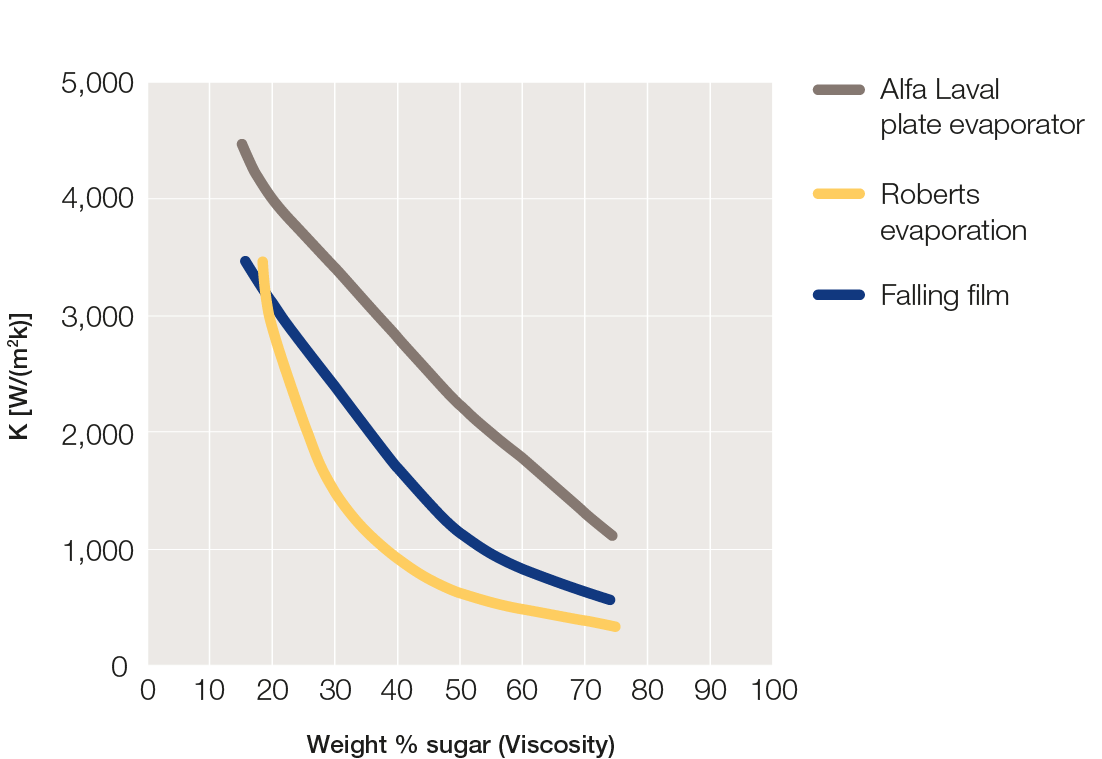

Outstanding heat transfer coefficient for the plate evaporator

Illis evaporator_Diagram heat transfer.png



The Alfa Laval evaporation solutions provide much higher thermal efficiency than traditional shell-and-tube evaporators. With up to three times the heat transfer efficiency versus other technologies, substantial savings can be made, especially at higher concentrations.


Fontes de calor para sistemas de evaporação


Opções de configuração

Os sistemas de evaporação da Alfa Laval podem utilizar calor proveniente de diferentes fontes, como compressão mecânica e térmica, bem como vapores residuais de secadores.

Sistema de múltiplo efeito



  • Economiza energia ao reutilizar vapor
  • Simples e flexível

Recompressão mecânica de vapor (MVR)

  • Alto investimento
  • Baixo (ou nenhum) consumo de vapor
  • Utiliza eletricidade

Recompressão térmica de vapor (TVR)

  • Baixo custo com consumo reduzido de vapor
  • Simples, sem partes móveis

Calor residual de secadores



  • Baixo custo de energia
  • Investimento relativamente alto
