MBPX

O Alfa Laval MBPX é uma gama de centrífugas farmacêuticas com altas velocidades de reservatório especialmente projetadas para aplicações microbiológicas. Elas são adequadas para a separação de sólidos suspensos com tamanhos de partículas de aprox. 0,5 a 500 μm. A gama inclui máquinas de laboratório pequenas, bem como máquinas de produção em grande escala. Elas vêm em duas versões: uma versão tradicional aberta, não hermética, com entrada na parte superior ou uma versão totalmente hermética de eixo oco.

MBPX 制药离心机-Pharmaceutical Centrifuge

Projetada para tensão de cisalhamento mínima, ausência de oxigênio, baixo consumo de energia e baixo nível de ruído

  • Perda mínima de produto e custos de processamento a jusante reduzidos graças ao volume de descarga ajustável, que garante sólidos com alto teor de matéria seca
  • Alta capacidade de separação devido à geometria do reservatório
  • Projetada para CIP fácil
  • Todos os polímeros e anéis de vedação em contato com o produto estão em conformidade com os regulamentos da FDA ou USP Classe IV
  • Materiais das vedações mecânicas em conformidade com o FDA

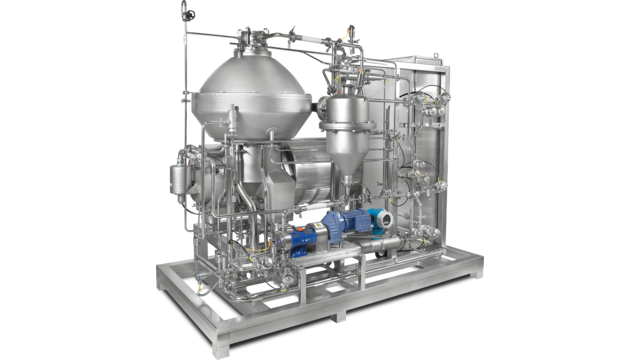

Um sistema de separação MBPX 810 consiste em um skid de aço inoxidável com separador de pilha de disco e todo o equipamento auxiliar necessário para uma operação segura e eficiente. O sistema é testado em fábrica e está pronto para operação uma vez conectado aos fluxos do processo e à fonte de alimentação.

Sistema completo de separação montado em skid

Um sistema de separação MBPX 810 consiste em um skid de aço inoxidável com separador de pilha de disco e todo o equipamento auxiliar necessário para uma operação segura e eficiente.

O sistema é testado em fábrica e está pronto para operação após ser conectado aos fluxos do processo e à fonte de alimentação.

Versões não herméticas ou totalmente herméticas

A MBPX está disponível em duas versões, dependendo dos requisitos do processo - uma versão tradicional aberta, não hermética, com entrada na parte superior ou uma versão totalmente hermética de eixo oco.

A versão não hermética da MBPX

O sistema de separação não hermético da MBPX apresenta um espaço substancial para coleta de sólidos e um tamanho de descarga variável que oferece grande flexibilidade no manuseio de uma ampla faixa de cargas de biomassa. Além disso, ela incorpora a entrada de discos patenteada da Alfa Laval que, independentemente da taxa de fluxo, minimiza o cisalhamento na zona de aceleração, melhorando assim o desempenho da separação, uma vez que os flocos de proteína ou células microbianas não serão danificados.

A versão totalmente hermética da MBPX

O sistema de separação totalmente hermético da MBPX combina uma fácil instalação com um desempenho de separação excelente. O projeto hermético é alcançado através de uma combinação de uma entrada de eixo oco, uma saída hermética e um reservatório separador completamente preenchido com líquido. A entrada de eixo oco hermética exclusiva garante a mais suave aceleração das partículas, evitando que elas sofram lise. É ideal para culturas de células de mamíferos. O projeto de entrada e saída herméticos também evita completamente a entrada de ar e outros problemas relacionados com oxidação e espuma.

Uma gama completa

Gama não hermética

  • Sistema de separação MBPX 404S para produção em escala laboratorial e piloto com capacidades que variam de 100 l/h a 300 l/h
  • Sistema de separação MBPX 507S para produção em escala piloto e pequena escala com capacidades que variam de 400 l/h a 800 l/h
  • Sistema de separação MBPX 810S para produção em média escala com capacidades que variam de 1.200 l/h a 2.500 l/h

Gama totalmente hermética

  • Sistema de separação MBPX 810H para produção em média escala com capacidades que variam de 1.500 l/h a 3.000 l/h
  • Sistema de separação MBPX 714H para produção em larga escala com capacidades que variam de 3.000 l/h a 8.000 l/h
  • Sistema de separação MB 601H para produção em larga escala com capacidades que variam de 3.500 l/h a 10.000 l/h
  • Sistema de separação MB 701H para produção em larga escala com capacidades que variam de 5.000 l/h a 12.000 l/h

Como funciona

MBPX, versão não hermética

A alimentação entra pela parte superior do reservatório da centrífuga através de um tubo de entrada estacionário (1) e é acelerada pela entrada de discos (2) no distribuidor antes de entrar na pilha de discos (3), onde a separação ocorre, entre os discos.

A fase líquida separada sai através da saída de líquido na parte superior do reservatório (4). A fase de sólidos mais pesados é coletada na periferia do reservatório, de onde é descarregada através de portas de sólidos (5) em intervalos predefinidos.

MBPX810H bowl 2
MBPX810S bowl

MBPX, versão totalmente hermética

A alimentação entra pela parte inferior do reservatório rotativo da centrífuga através de uma entrada de eixo oco (1) e acelera gradualmente em um distribuidor (2) à medida que entra na pilha de discos (3), onde a separação ocorre, entre os discos.

A fase líquida separada sai através da saída de líquido na parte superior do reservatório (4). A fase de sólidos mais pesados é coletada na periferia do reservatório, de onde é descarregada através das portas de sólidos (5) em intervalos predefinidos.
