BTPX

O Alfa Laval BTPX é um separador centrífugo automático para proteínas precipitadas, caldos microbianos, hormônios e outras aplicações biofarmacêuticas. Ela incorpora mais de 100 anos de know-how técnico e desenvolvimento do produto e oferece o desempenho de máquinas de produção em configurações piloto ou de média escala. Projetada e fabricada para oferecer excelência, esta separadora sólido-líquido pode ser usada como clarificadora ou como purificadora e concentradora.

Esterilizável e isolada para garantir a integridade de seus valiosos produtos

  • Baixa perda de produto e sólidos mais secos graças à ação de descarga rápida e distinta
  • Altos níveis de higiene - bicos de lavagem pulverizam a parte externa do reservatório da centrífuga e o interior da estrutura da tampa
  • Sem risco de contaminação do produto/ambiental - o projeto do sistema de vedação garante uma contenção eficiente
  • Maior nível de segurança - está em conformidade com os requisitos da ATEX para a zona 1/2 e pode ser projetado para purgação de gás inerte
  • Operação eficiente - controle de temperatura e baixo ruído das jaquetas de resfriamento ao redor do reservatório de centrífuga

Adequada para taxas de alimentação de até 2.000 l/h, o BTPX pode ser adaptada para uma variedade de aplicações e também projetada para esterilização a vapor e operação isolada para atender às diretrizes do NIH para BLS 2. O teor de sólidos na alimentação normalmente se encontra na faixa de 0,1 - 10% do volume, mas pode variar entre diferentes tarefas. A descarga parcial fixa de sólidos pode ser iniciada por temporizador, turbidez e/ou taxa de fluxo total.

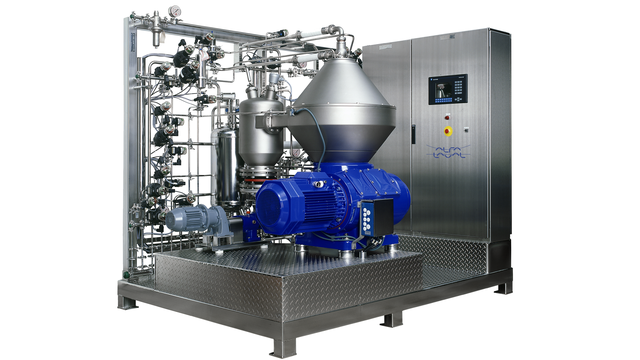

A BTPX é fornecida como um sistema de separação plug-in totalmente automático e pode oferecer o desempenho de máquinas de produção desde escala piloto até média escala.

O sistema de separação BTPX é esterilizável a vapor e apresenta capacidade de limpeza no local. Um sistema de vedação especialmente projetado fornece contenção eficiente e elimina o risco de contaminação do produto ou do meio ambiente.

As jaquetas de resfriamento ao redor do reservatório da centrífuga do BTPX proporcionam um controle de temperatura eficiente e também contribuem para um baixo nível de ruído. O sistema de ejeção de sólidos do "anel doseador", com ação de descarga rápida e distinta, garante baixas perdas de produto e de sólidos mais secos. Bicos de lavagem pulverizam a parte externa do reservatório da centrífuga e o interior da estrutura da tampa para higiene máxima.

Como funciona

Cutaway of a BTPX centrifuge bowlA alimentação é introduzida na parte superior do reservatório rotativo da centrífuga (fig. 1) através de um tubo de entrada estacionário (1) e é acelerada em um distribuidor (2) antes de entrar na pilha de discos (3). É entre os discos que ocorre a separação entre a fase líquida e a fase sólida. A fase líquida se move em direção ao centro do reservatório, a partir de onde é bombeada sob pressão por meio de um disco de separação integrado (4).

A fase de sólidos mais pesados é coletada na periferia do reservatório, de onde é descarregada de forma intermitente através do ciclone da centrífuga. A descarga dos sólidos é realizada por meio de um sistema hidráulico localizado sob o espaço de separação no reservatório, o qual, em intervalos predefinidos, força em a parte inferior do reservatório deslizante (5) a descer, abrindo assim as portas para sólidos (6) na periferia do reservatório. O reservatório é montado sobre um eixo vertical (7), acionado por um motor montado horizontalmente através de uma engrenagem sem-fim.
