TestUnit M20

O Alfa Laval TestUnit M20 é um sistema de chapa e armação totalmente integrado. Ele pode ser usado para pesquisa e desenvolvimento, trabalho educacional, otimização e ampliação de processos, além de garantia de qualidade e produção em pequena escala. A unidade pode ser equipada com toda a nossa gama de membranas para osmose reversa, nanofiltração e ultrafiltração, bem como microfiltração. Adicionando a caixa opcional M20-2,5", você também pode testar com membranas em espiral.

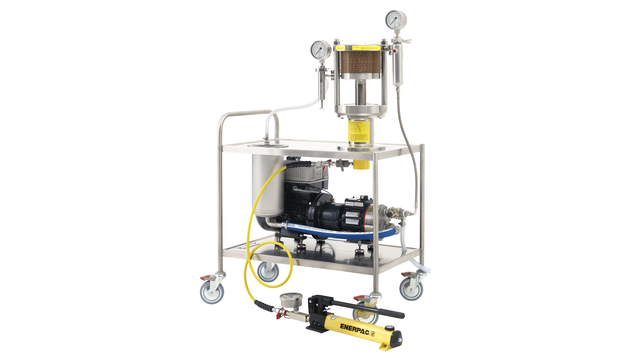

testunit m20 left side 640x360

Unidade rápida e confiável para trabalhos de pesquisa e desenvolvimento, testes de membrana, otimização de processos e aumento de escala

  • Sistema de filtração por membrana totalmente integrado e pronto para operar com o módulo LabStak M20, bomba, trocador de calor, válvula, medidores de pressão, bomba manual hidráulica
  • Áreas de membrana flexível de 0,036 m² a 0,72 m² e teste simultâneo de diferentes tipos de membrana
  • Múltiplas finalidades - pode combinar projetos de chapa e estrutura e espiral em uma unidade
  • Conveniente - saída de permeado separada de cada par de membrana individual
  • Troca fácil de membranas em espiral e chapas planas

O Alfa Laval TestUnit M20 pode suportar fluxos cruzados de 5 a 24 l / min e foi projetado para operar em altas temperaturas e pressões. Ele fornece resultados de teste rápidos e precisos, mantendo os custos de equipamento e configuração no mínimo. A unidade compacta é fornecida como um sistema totalmente integrado e com rodas, que inclui um Alfa Laval LabStakTM M20, bomba de alta pressão, tanque, trocador de calor, válvula, manômetro e bomba manual hidráulica para compressão do módulo. Todos os componentes estão em conformidade com os regulamentos da FDA e CEE, permitindo o uso em aplicações de processamento farmacêutico e de alimentos.

.

Opções

Carcaça Alfa Laval Lab M20-2.5"

Uma carcaça Alfa Laval Lab M20-2.5" especialmente projetada pode ser inserida entre as flanges do módulo do Alfa Laval LabStak M20. A carcaça especial torna o Alfa Laval TestUnit M20 facilmente convertível em uma unidade de teste de membrana enrolada em espiral para membranas em espiral sanitárias de 2,5" de ajuste completo. Uma combinação única de tecnologias de membrana de placa e estrutura e espiral enrolada em uma unidade.



Alfa Laval LabStak M20




O Alfa Laval LabStak M20 instalado no Alfa Laval TestUnit M20 também está disponível como unidade de teste separada para as mesmas aplicações que o Alfa Laval TestUnit M20 e com as mesmas propriedades distintas.

Como funciona

.
Flow diagram TestUnit M20 500x320

O Alfa Laval PilotUnit Multi vem como uma unidade montada em um skid e inclui todos os instrumentos, equipamentos e tubulações pré-fabricadas, prontos para operação. Tudo o que você precisa fazer é instalar e conectar ao feed do produto, aos utilitários e à fonte de alimentação.

O produto entra no tanque através da válvula de alimentação (com controle de nível). Em seguida, é bombeado para o estágio de filtração da membrana, onde o sistema ajusta automaticamente a velocidade da bomba e mantém a taxa de fluxo cruzado necessária para reduzir a incrustação e garantir a concentração suave do seu produto.

O operador pode ajustar os controladores do MemProC® Sistema de controle baseado em CLP, que inclui um sistema de registro de dados para os transmissores da unidade. Os dados podem ser baixados para um USB.
