LabUnit M37/38

O Alfa Laval LabUnit M37/38 é um sistema de placa e estrutura totalmente integrado para processos de membrana de ultrafiltração e microfiltração. O módulo desta unidade utiliza as mesmas placas e membranas de suporte dos nossos módulos de filtração de membrana em grande escala. Isso faz do Alfa Laval LabUnit M37/38 uma ferramenta flexível para desenvolvimento de processos, aumento de escala, testes de membrana, garantia de qualidade e produção em pequena escala. Estão disponíveis conjuntos de placas opcionais para alimentações com diferentes conteúdos de viscosidade / sólidos

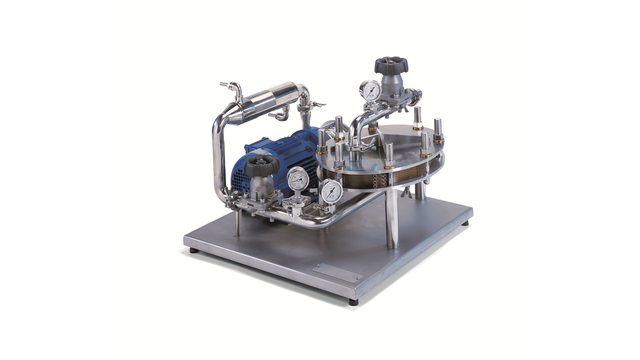

labunit m37 m38 right side 640x360

Equipamento piloto totalmente integrado e fácil de usar para testes de filtração por membrana

  • Totalmente integrado - completo com o módulo, bomba, tubulação, válvulas, trocador de calor e instrumentação LabStakTM M37/38
  • Flexível - diferentes opções de altura do canal disponíveis para otimizar fluxo e pressão
  • Troca fácil de membranas, área flexível de membrana (entre 0,11 e 1,05 m²) e teste simultâneo de até 7 tipos diferentes de membrana
  • Temperatura operacional alta (até 80°C)
  • Baixo volume interno

O Alfa Laval LabUnit M37/38 pode ser equipado com a nossa gama completa de membranas de chapa plana para ultrafiltração e microfiltração. O padrão de fluxo é semelhante ao de sistemas maiores, o que facilita o dimensionamento e o teste de nossos equipamentos de filtração. A unidade pode ser conectada ao fluxo de derivação de uma planta industrial. Todos os componentes estão em conformidade com os regulamentos da FDA, permitindo o uso em aplicações de processamento farmacêutico e de alimentos.

Escolha de conjuntos de placas

O Alfa Laval LabUnit M37/38 possui vários conjuntos de placas com diferentes alturas de canal para otimizar o fluxo e a pressão:

Conjunto de placas M37 Para líquidos de alta viscosidade
Conjunto de placas M38H Canal alto, para líquidos de média viscosidade
Conjunto de placas M38L  Canal baixo, para líquidos de baixa viscosidade

Opção


O módulo Alfa Laval LabStakTM M37/38 instalado no Alfa Laval LabUnit M37/38 também está disponível como unidade de teste separada para as mesmas aplicações que o Alfa Laval LabUnit M37/38 e com as mesmas propriedades distintas.



Módulo LabStakTM

LabStak module branded feature logo.pngDesign de placa perfurada exclusivo, organizado em uma estaca, permitindo testes de laboratório de diferentes membranas ao mesmo tempo e sob condições de processo idênticas.

.

Como funciona

.

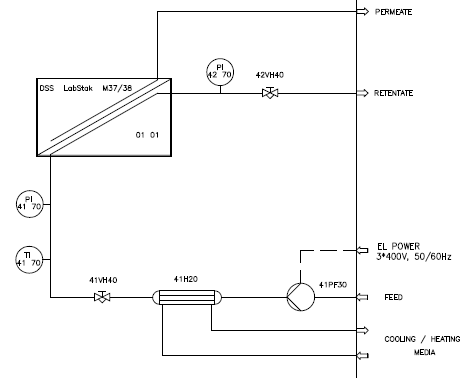

Diagrama de fluxo da instalação típica
Flow diagram of typical membrane filtration installation

O Alfa Laval PilotUnit Multi vem como uma unidade montada em um skid e inclui todos os instrumentos, equipamentos e tubulações pré-fabricadas, prontos para operação. Tudo o que você precisa fazer é instalar e conectar ao feed do produto, aos utilitários e à fonte de alimentação.

O produto entra no tanque através da válvula de alimentação (com controle de nível). Em seguida, é bombeado para o estágio de filtração da membrana, onde o sistema ajusta automaticamente a velocidade da bomba e mantém a taxa de fluxo cruzado necessária para reduzir a incrustação e garantir a concentração suave do seu produto.

O operador pode ajustar os controladores do MemProC® Sistema de controle baseado em CLP, que inclui um sistema de registro de dados para os transmissores da unidade. Os dados podem ser baixados para um USB.
