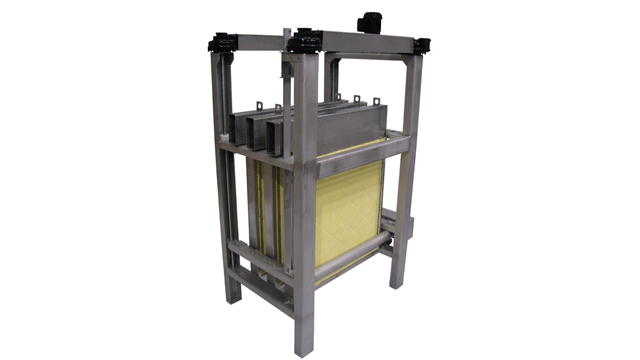

AS-H Iso-Disc
O filtro de tecido de alto desempenho captura sólidos para produzir filtrado de qualidade para reúso em operação contínua. Projetado para filtração terciária e polimento final em águas residuais municipais e industriais.
Experimente os benefícios de um sistema de filtração de águas residuais simples, eficiente e flexível
- Filtração terciária de alta qualidade com certificação de reúso de água California Title 22
- Fácil de operar, com filtração de tecido totalmente automática e operação contínua durante o ciclo de retrolavagem
- Manutenção sem esforço com monitoramento em tempo real de cada elemento filtrante e manutenção simplificada
- Design robusto de filtro de tecido
- Relação compacta entre área e fluxo
Após a aquisição da Ashbrook Simon-Hartley, a Alfa Laval também oferece um sistema de filtração terciária. Utilizando a inovadora tecnologia de filtração por mídia de tecido, o filtro de águas residuais Alfa Laval ASH Iso-Disc® garante desempenho eficiente e confiável para qualidade superior da água.

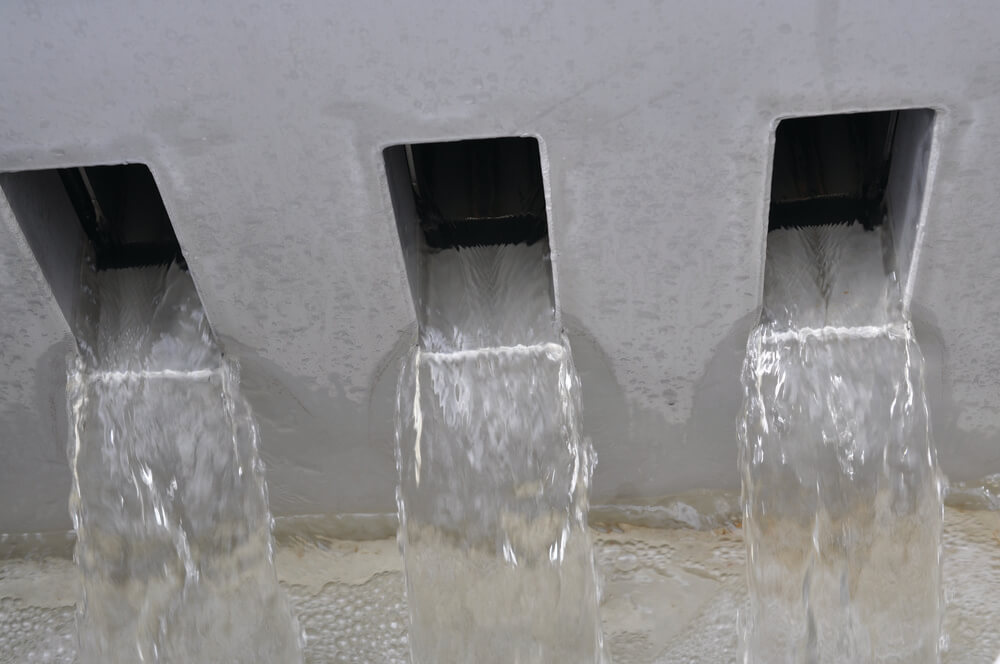

O sistema de filtração de águas residuais se adapta flexivelmente às suas necessidades específicas e pode ser facilmente expandido. Tanto os cassetes quadrados quanto retangulares se encaixam no caminho da água de entrada e estão disponíveis para diferentes configurações de instalação. Ele também permite a avaliação visual individual da vazão e da qualidade do efluente.
ASH Iso-Disc®: Filtração Avançada por Mídia de Tecido para Tratamento Terciário de Águas Residuais
O ASH Iso-Disc® é uma tecnologia de filtração terciária compacta e econômica. Utilizando a inovadora filtração por mídia de tecido, o filtro de polimento é projetado para remover sólidos menores que 10 mícrons. Essa filtração em profundidade de fora para dentro aumenta a captura de sólidos e melhora a operação durante altas cargas de sólidos e variações de carga.
Uma única unidade de filtro de mídia de tecido pode tratar de 100 até 20.000 m³ de água residual por dia. Diferente de outros sistemas de filtração de águas residuais, ele utiliza 100% da superfície de filtração disponível o tempo todo, maximizando a eficácia da unidade e oferecendo uma relação área/fluxo muito compacta.
Flexibilidade Operacional e Manutenção Fácil
O design exclusivo do filtro de mídia de tecido ASH Iso-Disc® permite monitorar facilmente cada elemento filtrante por inspeção visual ou análise de amostras (por exemplo, NTU). Um elemento filtrante pode ser isolado, removido, limpo e substituído enquanto os demais permanecem em operação. Essa flexibilidade minimiza interrupções no local e aumenta a disponibilidade da planta.
A simplicidade do sistema de filtração de águas residuais, com pouquíssimas peças móveis, garante que os requisitos de operação e manutenção sejam mínimos. Não há necessidade de tarefas especializadas de manutenção ou capacitação adicional das equipes locais, tornando as soluções de filtração por mídia de tecido ideais para locais remotos ou não tripulados.
Como funciona o filtro de mídia de tecido?
O filtro de mídia de tecido contínuo e movido por gravidade Alfa Laval ASH Iso-Disc® remove sólidos residuais das águas residuais, alcançando um efluente final de alta qualidade adequado para reúso. É uma alternativa compacta, de alta capacidade e econômica aos filtros de areia tradicionais.
O uso do design de mídia filtrante fixa reduz a potência necessária e permite a remoção de cada placa filtrante individual do sistema de filtração de águas residuais enquanto o filtro permanece em operação. Durante a retrolavagem, as placas do filtro permanecem fixas, enquanto o coletor de retrolavagem dinâmico, bidirecional e linear atua como cabeçalho para a remoção de sólidos da mídia de tecido em camadas.
No início do ciclo de retrolavagem, iniciado pela perda de carga no filtro, válvulas acionadas eletricamente segregam o cabeçalho de retrolavagem e limpam as placas do filtro naquela seção do cabeçalho. Isso garante a limpeza completa do filtro de mídia de tecido, minimizando a quantidade de água de retrolavagem retornada à estação de tratamento.
Processo automatizado de limpeza dos elementos de filtração por mídia de tecido ASH Iso-Disc®

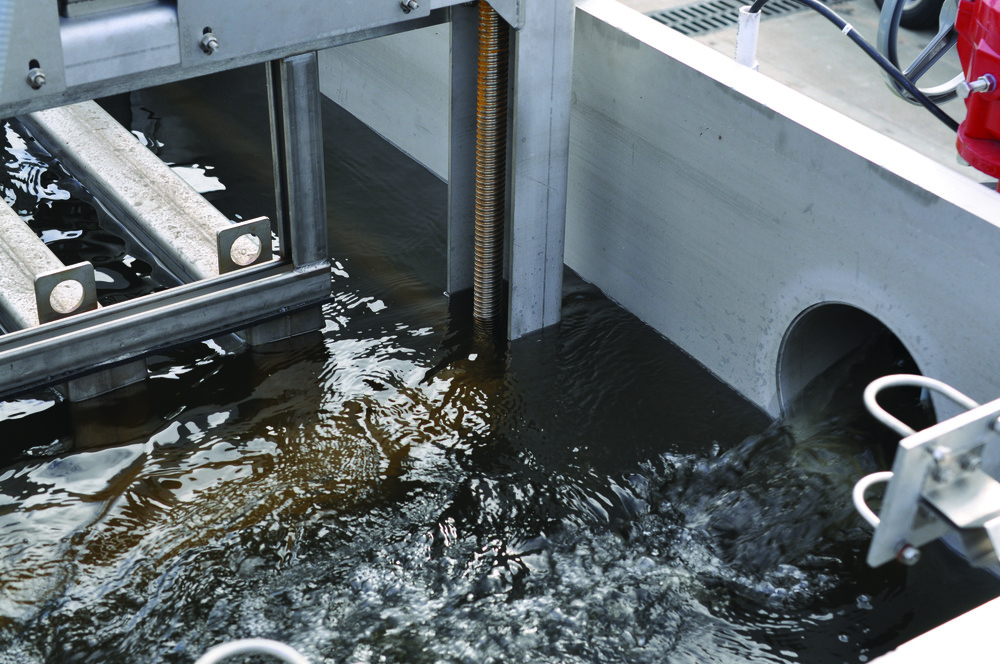

A limpeza dos elementos de filtração por mídia de tecido é um procedimento simples e automatizado. Iniciado pelo aumento do nível da água, um coletor horizontal de sucção percorre cada elemento de cima para baixo, enquanto uma bomba centrífuga remove suavemente os sólidos, garantindo uma limpeza uniforme em toda a superfície da mídia filtrante. A mídia de tecido em camadas permite limpeza completa durante a retrolavagem, utilizando água filtrada proveniente do interior da placa do filtro. Se necessário, a mídia de tecido pode ser substituída e a placa do filtro reinstalada em questão de minutos, tudo isso enquanto o filtro continua funcionando sem interrupção. A frequência típica de retrolavagem é inferior a 1–2 vezes por hora durante o pico de projeto (FFT), com frequência muito menor ao longo do dia. Durante a operação normal, a água média utilizada na retrolavagem é inferior a 2% do fluxo total de alimentação.

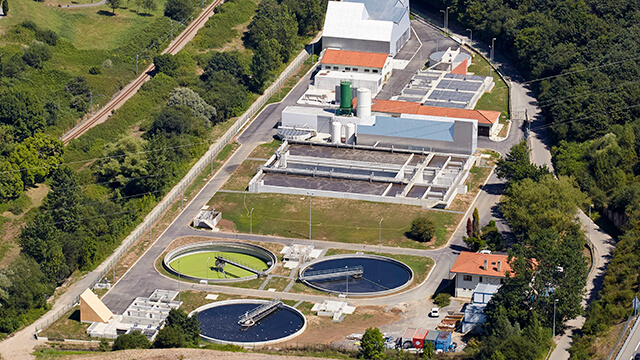

A tecnologia de filtração terciária ASH Iso-Disc® pode ser instalada em estruturas de concreto (fornecidas por terceiros), tanques pré-fabricados em aço carbono com revestimento epóxi ou tanques em aço inoxidável. O filtro de mídia de tecido pode ser usado em estações de tratamento de águas residuais, para polir águas residuais industriais e remover sólidos inorgânicos acumulados na indústria de alimentos e bebidas. Também pode tratar água superficial para uso em torres de resfriamento ou outras necessidades de água de processo.

Aprimorando a eficiência da filtração com filtros de mídia de tecido
O desempenho do ASH Iso-Disc® é incomparável, pois o filtro de mídia de tecido é capaz de capturar sólidos de até menos de 10 mícrons. Seu design inovador elimina selos submersos rotativos, garantindo filtrado de qualidade superior e prevenindo qualquer conexão cruzada entre o efluente bruto e o filtrado. Isso não apenas assegura desempenho excepcional, como também reduz significativamente a necessidade de manutenção.
Muitas estações de tratamento de águas residuais estão adotando filtros de mídia de tecido como etapa de pré-tratamento para membranas de microfiltração ou ultrafiltração a jusante. Ao polir o efluente secundário, esses filtros aumentam tanto a eficiência da filtração quanto a viabilidade econômica das membranas, tornando-os um componente indispensável nos processos modernos de tratamento de águas residuais.
Filtração terciária avançada
O filtro de polimento, continuamente operado e movido por gravidade, utiliza mídia filtrante totalmente submersa, garantindo 100% da área de filtração ativa o tempo todo. O fluxo de fora para dentro através da mídia de tecido em camadas oferece filtragem em profundidade superior em comparação com telas. Todos os componentes internos ou submersos são feitos de aço inoxidável resistente à corrosão ou materiais não metálicos. Para retrofit, as placas do filtro, quadradas ou retangulares, se encaixam facilmente em bacias existentes e requerem apenas uma força de acionamento baixa, equivalente a uma coluna de água de 30 cm.
Produza filtrado de alta pureza a partir de aplicações como filtração terciária, fluxos de processos, tratamento de água superficial e outros usos de reúso de água, enquanto lida com sólidos e carga hidráulica com uma relação área/fluxo compacta.
