DuraCirc® Aseptic

Alfa Laval DuraCirc® Aseptic é uma bomba de pistão circunferencial revolucionária para aplicações assépticas. Ela oferece o equilíbrio perfeito entre durabilidade, confiabilidade, alta eficiência e sanitariedade superior. Combinada com uma grande variedade de vazões e pressões com características de manutenção simples, a DuraCirc® Aseptic mantém os processos ativos e em funcionamento.

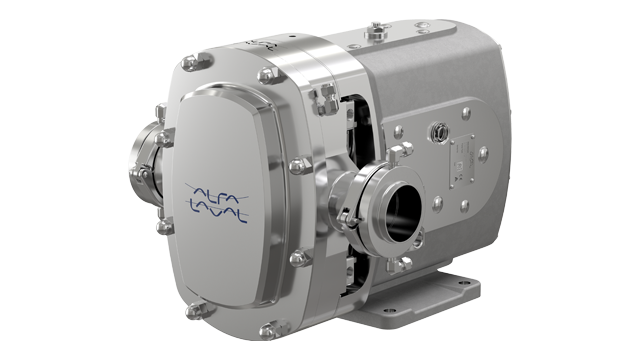

DuraCirc Aseptic Version Pump Angle 640x360

Chega de compromissos: a melhor opção da categoria com performance absoluta, sanitariedade máxima e serviços mais simples – tudo na mesma bomba

  • Otimizada para alta eficiência volumétrica, garantindo uma seleção de bomba econômica e alta qualidade do produto
  • Projeto sanitário compatível com padrões globais, inclusive EHEDG e 3-A
  • Operação confiável e de longo prazo graças à construção durável, robusta, resistente e totalmente em aço inoxidável
  • Fácil de consertar e manter com peças e sobressalentes totalmente substituíveis.
  • Verdadeiramente asséptica com a capacidade de oferecer uma barreira de vapor em todas as interfaces entre o meio do produto e a atmosfera externa

A performance da bomba, o desenho higiênico e a facilidade de manutenção são essenciais para os processos higiênicos. A CPP (Circumferential Piston Pump, Bomba de pistão circunferencial) Alfa Laval DuraCirc® Aseptic oferece tudo – alta eficiência volumétrica, conformidade com EHEDG e 3-A, além de serviços rápidos e fáceis. A DuraCirc® Aseptic foi projetada para aplicações de processos assépticos nos setores de laticínios, alimentos e bebidas, especialmente para embalagens nas quais uma vida útil prolongada seja obrigatória.

Para uma seleção econômica, as bombas vêm em cinco modelos, capazes de vazões de até 103 m3/h (453 gpm) e pressões de até 25 bar (363 psi).

Simplifique os serviços em termos de complexidade e tempo com características amigáveis ao usuário, inclusive um selo mecânico único verdadeiramente de carregamento frontal e autoajustável, além do uso de um único óleo lubrificante de vida útil prolongada e calços externos.


Projetada tendo em vista durabilidade, confiabilidade e eficiência para estender os limites da performance



Performance absoluta

Projetada com folgas mínimas para a cabeça da bomba, a bomba DuraCirc® Aseptic maximiza a eficiência volumétrica e o resultado do processo. Cinco modelos oferecem uma grande variedade em termos de performance com características de vazão de até 103 m3/h (453 gpm) e pressões operacionais de até 25 bar (363 psi). Isso facilita o dimensionamento e a seleção ideais da bomba, reduzindo, assim, os custos de capital e aumentando a flexibilidade do processo.



Com base em um desenho eficiente e confiável, entre as características da DuraCirc® Aseptic estão:

  • Geometria avançada de porta e cabeça da bomba, o que resulta em uma característica de NPSHr muito baixa. Isso reduz muito o risco de cavitação e mantém a integridade da bomba e do meio, ao mesmo tempo em que aumenta a flexibilidade do processo em aplicações desafiadoras
  • Rolamentos reforçados, de vida útil longa, que apoiam eixos rígidos localizados em uma caixa de engrenagens de aço inoxidável sólida, que reduzem o movimento do eixo e permitem folgas próximas da cabeça da bomba. Isso minimiza o contato da cabeça da bomba e garante o tempo de atividade do processo
  • Um desenho de selo modular, que facilita a conversão do selo, sem a necessidade de reusinagem ou housings de descarga adicionais, caso a aplicação do processo mude
  • Conexão de renovação opcional, a DuraCirc® Uni-Fit, que permite a substituição fácil e direta das bombas de pistão circunferencial existentes da Alfa Laval e de outras marcas, sem a necessidade de modificação da tubulação em sistemas de processo existentes



Atende com segurança às demandas de sanitariedade do setor, garantindo a integridade dos processos e
a qualidade dos produtos



Sanitariedade máxima

A DuraCirc® Aseptic toda em aço inoxidável tem certificação para atender aos padrões globais de desenho higiênico, inclusive EHEDG e 3-A. Ao contrário de muitas outras marcas de bombas de pistão circunferencial, a DuraCirc® Aseptic oferece excelente capacidade de limpeza e alta eficiência volumétrica.



Entre as características que reduzem o risco de contaminação estão:

  • Elastômeros perfilados, umedecidos pelo produto, em conformidade com a FDA e que têm uma compressão definida, o que elimina fendas e zonas mortas
  • Uma caixa de engrenagens robusta com rolamentos reforçados posicionados de maneira ideal que apoiam eixos de grande diâmetro, que minimizam o contato entre a bomba e a cabeça, reduzindo, assim, o risco de contaminação do meio
  • Uma construção totalmente em aço inoxidável indicada para lavagem higiênica, garantindo um ambiente mais limpo
  • Lubrificante da caixa de engrenagens em conformidade com a FDA de longa duração
  • Possibilidade de introduzir uma barreira de vapor em todas as interfaces de meio/atmosfera, inclusive tampa frontal, conexões e selos mecânicos


Características de desenho inovadoras deixam a manutenção mais rápida e fácil, o que aumenta o tempo de atividade nas operações



Serviços mais simples

Aumente o tempo de atividade do processo e deixe os serviços mais rápidos e fáceis com as características inovadoras do desenho da DuraCirc® Aseptic. Realize os procedimentos de manutenção padrão de maneira rápida e simples, sem a necessidade de desmontagem da caixa de engrenagens, retrabalho de componentes ou procedimentos complexos de reconstrução da bomba.



Entre as características estão:

  • Um selo mecânico único verdadeiramente de carregamento frontal, autoajuste, para substituição rápida e in-situ do selo, sem que seja necessário remover a bomba da linha de processo
  • Uma substituição rápida e fácil dos rotores ou da caixa do rotor na improbabilidade de substituição é obrigatória
  • Calço externo de fácil acesso fora da caixa do rotor, em vez de dentro da caixa das engrenagens
  • Peças e sobressalentes totalmente intercambiáveis
  • Rolamentos de vida útil prolongada, oferecendo dezenas de milhares de horas de operação
  • Um único lubrificante para caixa de engrenagens de vida útil prolongada, aprovado pela FDA, com um intervalo de troca estendido de 3.000 horas

.

Folheto da DuraCirc® Aseptic

Saiba como a DuraCirc® Aseptic oferece performance absoluta, higiene máxima e serviços mais simples.

Duracirc circumferential piston pump brochure
.

Monitoramento de condição facilitado para bombas higiênicas

O Alfa Laval CM monitora a condição operacional de equipamentos rotativos, como bombas

Analytics Monitor

Como funciona

.

A construção da DuraCirc® Aseptic conta com dois rotores, alojados dentro de uma câmara de bombeamento, conhecida como caixa de rotor, com cada rotor localizado em um eixo mantido rigidamente dentro de uma caixa de engrenagens. Os dois rotores são sincronizados por meio das engrenagens na caixa de engrenagens, que, com o calço, garantem que não haja contato do rotor ou da caixa do rotor. O acionamento do rotor/eixo normalmente é possibilitado por meio de um motor elétrico engatado.

Por causa da folga interna de funcionamento dentro da câmara de bombeamento, a rotação dos rotores gera continuamente um vácuo parcial na conexão de sucção da bomba à medida que os rotores se soltam. Isso resulta em uma queda de pressão localizada, o que permite a entrada do fluido na bomba. O fluido acaba sendo transportado próximo do canal pelas asas do rotor; a pressão gerada quando as asas do rotor se reengrenam força o fluido para fora da conexão de descarga da bomba.
